§ 1. POSTANOWIENIA OGÓLNE

1. Organizatorem konkursu „Elektryk na Fali” (zwanego dalej „Konkursem”) jest firma Media Pakiet Sp. z o.o. z siedzibą w Białymstoku przy ul. Kombatantów 4 (zwaną dalej „Organizatorem”).
2. Konkurs jest prowadzony na profilu Elektryka prąd nie tyka w serwisie społecznościowym Facebook.
3. Konkurs nie jest w żaden sposób sponsorowany, popierany, zarządzany ani powiązany z serwisem Facebook ani jego operatorem (Meta Platforms Ireland Ltd.). Facebook jest w pełni zwolniony z odpowiedzialności przez każdego uczestnika.
4. Konkurs trwa od dnia 9 kwietnia 2026 r. do dnia 17 kwietnia 2026 r. do godziny 23:59.

§ 2. UCZESTNICTWO W KONKURSIE

1. Uczestnikiem Konkursu może być osoba fizyczna, pełnoletnia, posiadająca pełną zdolność do czynności prawnych, zamieszkała na terytorium Rzeczypospolitej Polskiej.
2. W Konkursie nie mogą brać udziału pracownicy Organizatora, a także członkowie ich najbliższych rodzin.

§ 3. ZADANIE KONKURSOWE

1. Aby wziąć udział w Konkursie, Uczestnik musi w terminie określonym w § 1 ust. 5:
   • Pod postem konkursowym zamieścić komentarz opisujący sytuację zawodową, dzięki której Uczestnik poczuł, że jest „na fali” (moment satysfakcji lub sukcesu w pracy fachowca).
2. Każdy Uczestnik może zgłosić tylko jedną odpowiedź.
3. Zgłoszenie nie może zawierać treści wulgarnych, obraźliwych ani naruszających prawa osób trzecich.

§ 4. NAGRODY I WYŁONIENIE ZWYCIĘZCÓW

1. Komisja Konkursowa powołana przez Organizatora wybierze 15 najciekawszych i najbardziej kreatywnych odpowiedzi.
2. Laureaci zostaną nagrodzeni w następujący sposób:
   • Miejsca 1–5: Zestaw nagród (1x detektor napięcia Milwaukee 2225-20 oraz 1x latarka czołowa USB IRHL450).
   • Miejsca 6–15: Nagroda pojedyncza (1x detektor napięcia Milwaukee 2225-20).
3. Łączna pula nagród to: 15 bezkontaktowych detektorów napięcia z termometrem laserowym 2225-20 oraz 5 odpinanych czołowych latarek USB IRHL450.
4. Jeden Uczestnik może zdobyć tylko jedną nagrodę (lub jeden zestaw).

§ 5. OGŁOSZENIE WYNIKÓW I ODBIÓR NAGRÓD

1. Wyniki zostaną ogłoszone pod postem konkursowym na profilu „Elektryka prąd nie tyka” w terminie do 7 dni od zakończenia Konkursu.
2. Zwycięzcy są zobowiązani do skontaktowania się z Organizatorem w wiadomości prywatnej w ciągu 5 dni od ogłoszenia wyników w celu przekazania danych do wysyłki.
3. Nagrody zostaną wysłane na koszt Organizatora wyłącznie na terytorium RP.

§ 6. DANE OSOBOWE

1. Administratorem danych osobowych Uczestników jest Organizator.
2. Dane będą przetwarzane wyłącznie w celu przeprowadzenia Konkursu, wyłonienia zwycięzców i wysyłki nagród (zgodnie z RODO).

§ 7. POSTANOWIENIA KOŃCOWE

1. Organizator zastrzega sobie prawo do zmiany regulaminu w trakcie trwania Konkursu, o ile nie pogorszy to warunków uczestnictwa.
2. Reklamacje dotyczące Konkursu można składać drogą elektroniczną na adres kontakt@elektrykapradnietyka.com w terminie 14 dni od zakończenia Konkursu.
3. W sprawach nieuregulowanych zastosowanie mają przepisy Kodeksu Cywilnego.

Artykuł Regulamin Konkursu „Elektryk na Fali” pochodzi z serwisu Elektryka Prąd Nie Tyka - instalacje elektryczne w praktyce.

Konkurs Złoty Bezpiecznik 2025 to nie tylko rywalizacja, ale przede wszystkim realny sprawdzian wiedzy i praktycznych kompetencji, jakich dziś oczekuje się od osób kształcących się w zawodzie technik elektryk.

Zadania finałowe zostały zaprojektowane w taki sposób, aby maksymalnie odwzorować rzeczywiste warunki pracy – od analizy dokumentacji technicznej, przez montaż i okablowanie, aż po poprawność działania i bezpieczeństwo instalacji.

Zadanie konkursowe

Zachęcamy do dokładnego zapoznania się z dokumentacją i schematem – to wartościowy materiał dydaktyczny zarówno dla uczniów techników i szkół branżowych, jak i dla nauczycieli oraz wszystkich osób przygotowujących się do konkursów zawodowych lub egzaminów praktycznych.

Finaliści konkursu “Złoty Bezpiecznik” musieli wykazać się m.in.:

• umiejętnością czytania schematów i planów instalacyjnych,
• znajomością aktualnych przepisów i zasad bezpieczeństwa,
• poprawnym wykonaniem instalacji w układzie TN-S,
• montażem rozdzielnicy oraz obwodów oświetleniowych i gniazdowych,
• logicznym prowadzeniem tras kablowych,
• przygotowaniem instalacji pod nowoczesne rozwiązania, takie jak stacja ładowania pojazdów elektrycznych.

Zadanie konkursowe wymagało nie tylko wiedzy teoretycznej, ale także precyzji, odpowiedzialności i umiejętności pracy pod presją czasu. To kompetencje, które zawsze będą cenione na rynku pracy i potwierdzające, że technik elektryk to zawód przyszłości.

Artykuł ZŁOTY BEZPIECZNIK 2025: Zadanie konkursowe, kulisy i relacja z przebiegu zawodów pochodzi z serwisu Elektryka Prąd Nie Tyka - instalacje elektryczne w praktyce.

Zanim przejdziemy do „nudnych” zagadnień technicznych, przyjrzyjmy się dwóm scenariuszom, które pokazują, jak bardzo rzeczywistość potrafi odbiegać od oczekiwań klienta.

W budynku jednorodzinnym, w okresie wiosennym, oszacowano dobowe zapotrzebowanie na energię elektryczną na poziomie około 15 kWh. Aby ograniczyć koszty zakupu energii z sieci, właściciel zdecydował się zwiększyć autokonsumpcję. Zainstalowano instalację fotowoltaiczną o mocy 12 kWp, hybrydowy falownik o mocy 10 kW oraz magazyn energii o pojemności 10 kWh.

Na papierze wszystko wygląda dobrze. Ale jak taki system działa w praktyce?

Spójrzmy na dwa typowe scenariusze, które pokazują, gdzie najczęściej pojawiają się rozbieżności między oczekiwaniami klienta a rzeczywistym działaniem instalacji:

1. Piękny, słoneczny dzień. W budynku działa instalacja fotowoltaiczna oraz magazyn energii. Falownik hybrydowy o mocy 10 kW pracuje z pełną wydajnością. Magazyn energii o pojemności 10 kWh jest niemal pusty. Dlaczego więc przyjmuje tylko 5 kW, a pozostała energia jest za grosze oddawana do sieci?

2. Noc. W budynku zainstalowano falownik hybrydowy 10 kW i w pełni naładowany magazyn energii o pojemności 10 kWh. Załącza się pompa ciepła o mocy 8 kW. Dlaczego falownik (mimo zapasu energii i mocy) pozwala na pobór maksymalnie 5 kW, a pozostałe 3 kW są pobierane z sieci energetycznej? Przecież magazyn jest pełny, a hybrydowy falownik może przetworzyć nawet 10 kW!

Co stoi za tymi ograniczeniami? W tym artykule przyjrzymy się najczęstszym przyczynom, które sprawiają, że zakupiony magazyn energii i falownik nie działają tak, jak klient się spodziewa.

Krótko omówię zależność pomiędzy pojemnością magazynu energii a maksymalną mocą, z jaką można go ładować i rozładowywać, oraz kilka powiązanych z tym zagadnień.

W dokumentacji technicznej lub podczas spotkań handlowcy i producenci podają mnóstwo parametrów technicznych. Nic dziwnego, że nieświadomy inwestor nie wie, na czym się skupić i o co dopytać. Handlowiec lub instalator… chce sprzedać a w przypadku instalatora również zarobić na montażu, więc prowadzą rozmowę tak, by odpowiadać na pytania klienta, ale jednocześnie doprowadzić do finalizacji transakcji.

Z całego gąszcza danych technicznych, w kontekście omawianego zagadnienia, kluczowe jest oznaczenie np. 0,5C – parametr, który większość czytelników zignoruje, bo w tabeli wygląda jak nic nieznaczący skrót kojarzony również z błędem w „druku” dotyczącym temperatury podanej w ^oC.

Co oznacza „C”?

Parametr C, a właściwie C-rate (Charge/Discharge Rate), określa, z jaką mocą akumulator jest ładowany lub rozładowywany w odniesieniu do jego pojemności nominalnej.

W praktyce, jeśli magazyn energii ma pojemność 10 kWh, to:

• 2C pełne ładowanie lub rozładowanie w 30 minut,
  czyli w naszym przypadku z 10 kWh magazynu możemy go ładować i rozładowywać z mocą 20 kW,
• 1C pełne ładowanie lub rozładowanie w 1 godzinę,
  czyli w naszym przypadku z 10 kWh magazynu możemy go ładować i rozładowywać z mocą 10 kW,
• 0,5C pełne ładowanie lub rozładowanie w 2 godziny,
  czyli w naszym przypadku z 10 kWh magazynu możemy go ładować i rozładowywać z mocą 5 kW,

Większość domowych magazynów energii pracuje właśnie w zakresie 0,3 – 0,6C, z dominującą wartością około 0,5C. Są też modele z wyższym C-rate (nawet 0,7 – 1C), ale… tu często ograniczeniem staje się falownik.

Niestety, podanie konkretnych przykładów jest bardzo pracochłonne, ponieważ dane dotyczące wartości C-rate (czyli prędkości ładowania/rozładowania wyrażanej jako ułamek pojemności baterii na godzinę) dla większości magazynów energii nie są łatwo dostępne w publicznych dokumentacjach. Producenci w publicznie dostępnych dokumentach podają tę informację w różny sposób np. jako moc w kW, wartość prądu, lub samo oznaczenie np. 0,5C, bez bezpośredniego odniesienia do C-rate.

Teraz widzisz, dlaczego parametr oznaczony literą C, np. „0,5C”, jest tak istotny w późniejszej eksploatacji i dlaczego powinieneś o tym porozmawiać na etapie zakupu magazynu energii.

W dalszej części artykułu podpowiem co możesz zrobić, jeśli w swoim budynku już posiadasz magazyn energii i chciałbyś go ładować lub rozładowywać z większą mocą. Ale po kolei.

Jaki parametr C-rate wybrać do domowego lub biurowego użytku?

Na pierwszy rzut oka może się wydawać, że najlepszym rozwiązaniem dla inwestora jest jak najwyższy parametr C. Ale to pułapka, bo zbyt wysoka wartość C-rate może prowadzić do:

• przegrzania ogniw,
• skrócenia żywotności magazynu energii,
• wyłączania wewnętrznego systemu BMS, a w skrajnych przypadkach nawet pożaru.

Z drugiej strony, zbyt niska wartość parametru C również nie jest korzystna, bo może ograniczać funkcjonalność magazynu, np. podnieść koszty rachunków za prąd poprzez zmniejszenie zakładanej wartości autokonsumpcji, lub w przypadku „braku prądu” uniemożliwić awaryjne zasilanie bardziej „prądożernych” odbiorników.

Z punktu widzenia użytkownika, magazyn energii o parametrze 0,5C to złoty środek, bo zapewnia wystarczającą moc i dobrą trwałość w relatywnie korzystnej cenie.

Kilka praktycznych rad

W omawianym przypadku, aby w pełni wykorzystać moc 10 kW falownika hybrydowego, należałoby zastosować magazyn energii o parametrze 0,5C i pojemności 20 kWh. Ale czy to jedyne rozwiązanie?

Studium przypadku

Zagadnienia najlepiej omawiać na konkretnych przykładach, dlatego do studium przypadku wybrałem falownik Sinexcel Isuna 10000T oraz współpracujące z nim magazyny energii Sunwoda SunESS, dostępne w pojemnościach: 5, 10, 15 i 20 kWh. Pamiętaj, że omawiane tu zagadnienia są uniwersalne i na ich przykładzie możesz sprawdzić parametry oraz możliwości zestawu który posiadasz lub który planujesz kupić.

Ponieważ falownik musi współpracować z magazynem energii (może wprowadzać własne ograniczenia), i nie można analizować możliwości samego magazynu w oderwaniu od reszty systemu. Należy sprawdzić:

• możliwości falownika,
• parametry magazynu energii,
• oraz to, jakie możliwości daje cały zestaw: falownik + magazyn energii.

Warto zadać pytanie:

Czy magazyny energii można łączyć równolegle?

To zależy od producenta i konkretnego modelu. Niektóre magazyny można ze sobą łączyć, a inne nie. Spotkałem się z seriami w których producent uzależniał możliwość ich równoległego łączenia od pojemności zestawu („wieży”). Konfiguracje o mniejszej pojemności można było łączyć, natomiast większe zestawy nie były przystosowane do pracy równoległej.

Podkreślam: każdy przypadek należy rozpatrywać indywidualnie.

Omawiane w tym artykule magazyny Sunwoda SunESS można łączyć równolegle, aż do trzech wież magazynowych, co oznacza, że możemy uzyskać maksymalną pojemność 60 kWh.

Ile magazynów energii można podłączyć do hybrydowego falownika?

Wszystko zależy od konkretnego modelu falownika. Omawiane w tym przykładzie hybrydowe falowniki serii Isuna posiadają dwa niezależne wejścia bateryjne, co oznacza, że można do nich podłączyć dwa zestawy magazynów energii.

Uwzględniając, że współpracujące z Isuną magazyny Sunwoda SunESS można łączyć równolegle aż do trzech wież, daje to możliwość podłączenia maksymalnie sześciu wież SunwodaESS o łącznej pojemności 120 kWh.

Czy można równolegle łączyć magazyny energii o różnej pojemności?

Chyba nikogo nie zaskoczy odpowiedź: to zależy. Niektórzy producenci dopuszczają łączenie wyłącznie magazynów o tej samej pojemności, inni pozwalają na dowolne kombinacje w ramach jednej serii produktowej z pewnymi ograniczeniami, a jeszcze inni dają pełną dowolność łączenia w ramach jednej serii.

Omawiane tu magazyny SunwodaESS można łączyć ze sobą dowolnie, bez obawy o przeciążenie mniejszych jednostek, bo nad równomiernym obciążeniem poszczególnych magazynów czuwa system BMS.

Tak szerokie możliwości pozwalają na podłączenie do falowników serii Isuna magazynów energii o łącznej pojemności od 5 do 120 kWh (w krokach co 5 kWh). Co ważne, dzięki tak elastycznej konfiguracji można uzyskać parametr C-rate w zakresie od 2,5 do 60 kW, przy czym ograniczeniem jest maksymalna moc największego falownika serii Isuna 20000T, która ogranicza maksymalną moc ładowania i rozładowania do wartości 20 kW.

W jaki sposób ekonomicznie skonfigurować największą pojemność magazynu energii?

Niezależnie od producenta, magazyn energii składa się z modułu sterującego i modułów bateryjnych. Dodatkowo, magazyny o konstrukcji modułowej (tzw. słupki lub wieże) wymagają jeszcze podstawy.

Załóżmy, że chcemy z magazynu uzyskać moc 10 kW, co przy parametrze 0,5C oznacza pojemność 20 kWh.

Tę pojemność można zrealizować na kilka sposobów:

• 1 magazyn o pojemności 20 kWh: jeden moduł sterujący, jedna podstawa, cztery moduły bateryjne
• 2 magazyny o pojemności 10 kWh: dwa moduły sterujące, dwie podstawy, cztery moduły bateryjne
• 1 magazyn o pojemności 10 kWh + 2 magazyny o pojemności 5 kWh: trzy moduły sterujące, trzy podstawy, cztery moduły bateryjne

Jak widać, liczba modułów bateryjnych odpowiedzialnych za łączną pojemność magazynu pozostaje bez zmian, ale rośnie liczba podstaw i modułów sterujących.

Podsumowując – uwzględniając wytyczne producenta dotyczące miejsca montażu (ze względów bezpieczeństwa wokół magazynu energii musi być zachowana odpowiednia przestrzeń, ale to temat na osobny artykuł) oraz aspekt ekonomiczny, najkorzystniej jest jednorazowo zakupić magazyn o pojemności 20 kWh.

Dlaczego?

Bo w tej konfiguracji potrzebujemy tylko jednego modułu sterującego i jednej podstawy. W każdej innej opcji (przy rozbudowie zestawu) konieczny jest zakup dodatkowych modułów sterujących i podstaw, co podnosi całkowity koszt inwestycji.

Czy magazyny energii mogą współpracować tylko z jednym modelem falownika?

To zależy zarówno od producenta magazynu energii, jak i od producenta falownika. Komunikacja między falownikiem a magazynem odbywa się za pośrednictwem systemu BMS (Battery Management System), który odpowiada za monitorowanie kluczowych parametrów pracy modułów bateryjnych i zapewnienie ich bezpiecznego działania.

Aby system działał poprawnie, falownik i magazyn muszą przesyłać dane w tym samym, zrozumiałym dla obu stron standardzie komunikacji. Jeśli producenci przewidzieli i przetestowali taką współpracę, zazwyczaj podają listę kompatybilnych urządzeń, czyli z jakimi falownikami współpracuje dany magazyn energii i odwrotnie.

Przykładowo, magazyny energii Sunwoda SunESS są kompatybilne z wieloma modelami falowników, m.in.:

• Solis modele: S6-EH3P(5-10)K-H-EU, S6-EH3P(12-20)K-H,
• Deye modele: SUN-5/6/8/10/12/15/20K/25K-SG01HP3-EU-AM2, SUN-30K-SG01HP3-US-BM, SUN-29.9/30/35/40/50K-SG01HP3-EU-BM, SUN-60K-SG01HP3-US-BM,
• SOLINTEG modele: MHS-3-8K-30, MHT-4-12K-25, MHT-10-20K-40,
• YINERGY model: HI-3P(5-12)K-H,
• Hoymiles modele: HYT-(5.0-12.0)HV-EUG1, HYT-(5.0-12.0)HV-AUG1, HAT-(5.0-10.0)HV-EUG1,
• Sinexcel modele: Isuna 5000-20000T, Isuna D5000-12K-SH, Isuna D5000-12K-TH,
• Afore model: AF(3K-30K)TH,
• Luxpower LU POWER model: TRIP 6-20K,
• Hypontech model: HHT-5000/6000/8000/10000/12000/15000

Ale musisz pamiętać, że każdy z wymienionych falowników może mieć własne ograniczenia dotyczące współpracy z magazynami energii. Dlatego w praktyce jedynym stałym punktem odniesienia pozostaje:

• możliwość łączenia magazynów Sunwoda SunESS w ramach jednej instalacji (maksymalnie trzy „wieże” dowolnej pojemności),
• oraz ich parametr C-rate na poziomie 0,5C, który pozostaje niezmienny niezależnie od konfiguracji.

To właśnie te dwa elementy (elastyczność konfiguracji i maksymalna moc ładowania i rozładowywania) są kluczowe w kontekście omawianego w tym artykule zagadnienia.

Na koniec

Od dłuższego czasu, analizując temat magazynów energii, przeglądam Internet, uczestniczę w spotkaniach branżowych i rozmawiam z instalatorami oraz inwestorami. Na tej podstawie wytypowałem 15 najczęściej pojawiających się pytań:

1. Czy inwestycja się zwróci?
2. Ile można zaoszczędzić na rachunkach?
3. Czy magazyn zwiększy autokonsumpcję i niezależność energetyczną?
4. Jaką technologię baterii wybrać – trwałość i bezpieczeństwo różnych rozwiązań?
5. Jakie są koszty zakupu i eksploatacji magazynu?
6. Jaka jest dostępność dotacji i obniżonego VAT-u?
7. Czy magazyn energii kwalifikuje się do programów wsparcia np. „Mój Prąd”?
8. Jakie warunki trzeba spełnić, by skorzystać z niższego VAT-u (np. montaż przez firmę)?
9. Czy istniejąca instalacja PV jest kompatybilna z magazynem energii?
10. Czy montując magazyn energii w istniejącej instalacji trzeba wymieniać falownik?
11. Jakie napięcie i pojemność magazynu dobrać do istniejącej instalacji PV?
12. Czy i jakie są ryzyka pożaru (szczególnie przy akumulatorach litowych)?
13. Czy pomieszczenie z magazynem energii musi mieć wentylację?
14. Jak duże jest zagrożenie wybuchem wodoru przy akumulatorach kwasowych?
15. Czy lepiej wybrać magazyn nisko- czy wysokonapięciowy?

Są to pytania ważne, ale nie jedyne które należy zadać przy tak poważnej inwestycji. Szkoda, że wiele z poniższych pytań pojawia się dopiero po czasie, gdy coś nie działa tak, jak powinno, albo gdy magazyn energii lub falownik ulegnie uszkodzeniu, a producent odmawia naprawy w ramach gwarancji.

Właśnie dlatego w kolejnych artykułach poruszę tematy, które często są pomijane, a mają kluczowe znaczenie dla poprawnego działania instalacji wyposażonej w magazyn energii:

• Wybór miejsca montażu magazynu energii.
• Jak zabezpieczyć magazyn energii?
• Czy magazyn energii i falownik PV podłączyć do Internetu przewodowo (LAN), czy przez Wi-Fi?
• Jak dobrać pojemność magazynu do indywidualnych potrzeb instalacji?
• Jak temperatura otoczenia wpływa na maksymalną moc ładowania i rozładowywania?
• Jakie zabezpieczenia powinno mieć pomieszczenie z magazynem energii?
• Czy magazyn działa jak UPS, czyli czy zapewnia bezprzerwowe zasilanie?
• Czy do magazynu energii potrzebna jest dodatkowa automatyka SZR?
• Czy magazyn energii można doładowywać z agregatu prądotwórczego?
• Jak magazyn energii wpływa na zużycie mocy biernej?

Jeśli jesteś inwestorem i chcesz, by Twoja instalacja działała nie tylko na papierze, ale też w praktyce, lub gdy jesteś instalatorem i chcesz w przyszłości uniknąć błędów w wykonywanych instalacjach – śledź kolejne publikacje. Bo jak pokazuje doświadczenie: diabeł tkwi w szczegółach.

Artykuł Dlaczego magazyn energii nie działa tak, jak oczekuje klient? pochodzi z serwisu Elektryka Prąd Nie Tyka - instalacje elektryczne w praktyce.

Słowem wstępu

Dziennik Elektryka prowadzę dla siebie. Chcę aby był to zbiór napotykanych sytuacji podczas wykonywania prac przy instalacjach elektrycznych. Będzie trochę rozważań i przemyśleń wraz z szerszym opisem poruszanych tematów, ale w osobnych wpisach. Będzie też trochę o przyrządach pomiarowych i narzędziach jakie mam lub o tych, których zakup rozważam. Ma być krótko, przystępnie i – tam gdzie to możliwe – z humorem. Niemniej zachęcam do komentowania.

Czas gwiezdny 46069.1
awaria stycznika oświetlenia hali garażowej.
Awarii uległa cewka która odpowiada za załączanie torów prądowych stycznika.
Szybka wymiana i wszystko działa.

Czas gwiezdny 46067.6
Direct Import jednak jest niezawodne.
Zgodnie z obietnicą odebrałem rozlacznik.
Nastepnie został on wymieniony a zasilanie powróciło do mieszkań i węzła ciepła.

Ta awaria podczas prowadzenia testów zadziałania przycisków ppoz była dla mnie bardzo stresująca.
Takie sytuacje mimo że marginalne ale sie zdążają i nie ma na nie absolutnie żadnego wpływu działania człowieka.
Bezradność i świadomość o pozostawieniu 30 mieszkań bez zasilania i ciepła na całą dobę była przytłaczająca.

Aktualizacja
Po rozebraniu uszkodzonego rozłącznika stwierdzam że awarii uległa jedna ze sprężynek blokady naciągu sprężyny co uniemożliwiało załączenie rozlacznika.
Czy można było uniknąć tej awarii? Nie.
Czy był jakikolwiek wpływ czynnika ludzkiego na jej wystąpienie ? Nie.

Czas gwiezdny 46066.5

Awaria wyłącznika, a właściwie rozłącznika głównego podczas testów wyzwalania z przycisków ppoz.

Po wyzwoleniu z przycisku ppoż brak możliwości ponownego załączenia.
Zima, -10°C, 30 mieszkań bez zasilania, również bez ogrzewania i ciepłej wody (węzeł ciepła w budynku)
Piątek 13 budynek 13
Co może pójść nie tak.

Aktualizacja
Po obdzwonieniu całego Trójmiasta i okolic czas realizacji zamówienia na rozłącznik wynosi…tydzień.
Zaprzyjaźniona hurtownia Direct Import jednak jest niezawodna i zapewniła realizację na następny dzień

Czas gwiezdny 46037.4

do tej pory używałem wyłącznie akumulatorowych narzędzi Parkside. Przez przypadek jednak miałem eatpliwą przyjemność użycia tanich narzędzi ręcznych tej marki.
Mówiąc krótko -Porażka!!!
Jeżeli ktoś potrzebuje szczypiec wielofunkcyjnych czy automatu do ściągania izolacji to proszę , NIE KUPUJCIE TEGO GÓWNA!
Dołóżcie kilkadziesiąt złotych i kupcie o wiele lepsze i sprawniejsza narzędzia od Neo. Tak, neo to Topex, ale jest to marka premium od Topexa.
Nawet przy sporadycznym używaniu, czy to w domu czy na małych serwisach narzędzia Neo z pewnością oszczędza nerwów i frustracji w porównaniu do odpowiedników od Parkside.
To chyba pierwszy raz kiedy wypowiadam się negatywnie Parkside – i mam nadzieję że osratni.

Czas gwiezdny 46030.4

Nie mogłem się przełamać do systemowych szuflad systemu pro Qbricka , ogólnie do szuflad systemowych bo dużo miejsca traci się ze względów konstrukcyjnych
Jednak rosnaca ilość dorobek i nakrętek oraz innych drobnych elementów w pewnym sensie zmusiło mnie do zakupu takiego rozwiazania. I nie żałuję.
Jezeli ktoś, tak jak ja, dysponuje bardzo ograniczona ilością miejsca i każdy centymetr jest na wagę złota to do elektronarzędzi się nie nadaje, ale jeżeli ktoś nie ma takich problemów z zasobem miejsca jak ja i może sobie pozwolić aby każde narzędzie miało osobna szufladę, to jest to rozwiązanie również dla niego

Czas gwiezdny 46029.3

od jakiegoś czasu polowałem na odkurzacz Parkside w systemie 20V (to ten najmniejszy) z przeznaczeniem do odkurzania rozdzielnic i klatek schodowych po montażu lamp.
Nie był on mi niezbędny ale to taka zavhciewajka że jak będzie na promo to kupie, no i po roku kupiłem.
Mały lekki i robi robotę, za 30% ceny Boscha.

Czas gwiezdny 46027.1

Po 15 latach wspólnej pracy i przygody nadszedł czas na rozstanie z moją wkrętarką Makity.
Służyła mi dzielnie i niezawodnie i ratowała w wielu sytuacjach.
Jej miejsce już zostało zajęte przez Bosch 18v.
Ciekawi mnie czy on godnie ja zastąpi i dorówna poczciwej Makicie
Makietę , w pełni sprawną, wysyłam do nowego właściciela. Niech i jemu służy tak dzielnie jak mi.
Zmiana została podyktowana wyłącznie ze względu na system baterii i minimalizowanie ilości sprzętów. Gdyby nie to że w stajni znalazł się Bosch 18V to nigdy bym się jej nie pozbył.

Czas gwiezdny 46024.5

Nadszedł czas aby wykonać lepszej jakości przewody do zasilacza oabolatoryjnego.
Zamówiłem więc potrzebne końcówki bananowe i przewody na jbcelektro i zrobiłem sobie lepsze niż były oryginalnie.

Czas gwiezdny 46021.2

Przyszło mi wykonać podłączenie i rozdzielnie do ładowania pojazdów elektrycznych w budynku wielorodzinnym.
Trudność wykonywania tego rodzaju prac to głównie brak miejsca na podłączenie kolejnych aparatów i wykonanie odejścia za licznikiem do nowej gałęzi prowadzącej do hali garaxowej.
Tutaj z pomocą przychodzą złączki na szynę TH TopJob-S od Wago. Świetnie zdają egzamin.

Do wykonania był jeszcze przepust między rozdzielnica administracyjną a tablicą licznikowa

Oraz montaż dodatkowego rozłącznika w części administracyjnej po uzyskaniu niezbędnej zgody.

Czas gwiezdny 46020.1

Kupiłem opalarka Parkside Performance. Kosztowała 119 PLN na Lidl pl
Tydzień później jej cena spadła do 99 pln.
Jest zasilana akumulatorami z serii 20V a więc tymi samymi których używam do lamp roboczych.
Świetnie sprawdza się podczas prac związanych z usuwaniem awarii do grzania termokurczy. Robi robotę a cena była przystepna.
Dodatkowym atutem jest możliwość użycia zimową porą jako “Webasto” dla ubogich, aby przyspieszyć nagrzewanie kabiny – przyspieszyć a nie nagrzać do tropikalnych temperatur.

czas gwiezdny 46010.5

Miło mi się zrobiło że mój wpis został wyróżniony. Kieszeń narzędziowa od Wago. Miło mi się zrobiło że mój wpis został wyróżniony. To taka mała rzecz a cieszy. Sama kieszeń jest mocowana do paska “na stałe” poprzez przewleczenie paska przez szlufke i nie ma możliwości swobodnego jej odpinania. Nie jest to też rozwiązanie systemowe.

Czas gwiezdny 45976.6
Nawiązując do “Pokaż kotku co masz w środku”
Zestaw First Aid
– kamizelka odblaskowa
– organizer PROSPERPLAST KNOX NO35 na złączki Wago
– wskaźnik dwubiegunowy Megger MET 1000 (czytaj więcej TUTAJ)
– zestaw wkrętaków dynamometrycznych Wera 05135906001
– Bosch IXO VII z przystawką ze sprzęgłem
– automagiczny ściągacz izolacji Pressmaster 4320-0612
– repsy/ zygzygi/ trytki/ tyrtyrki
– rękawice Site SWG240
– wkrętak płaski “drewniak” – do dłubania w tynku
– próbnik napięcia
– wskaźnik napięcia bezdotykowy
– klucz do szaf Knipex 001106V03
– tapeciak wąski NoName
– nóż składany z ostrzem trapezowym STANLEY FATMAX 0-10-825
– cienkopisy permanentne
– ołówek
– boczki Knipex 7006160
– szczypce wygięte Knipex 2626200
– szczypce wielofunkcyjne Knipex 1396200
– ściągacz izolacji Knipex 169501SB
– wkrętak Wiha 45296 z nasadką dynamometryczną 2Nm
– uchwyt do bitów Wiha 41230 (krótka rączka)
– sondy pomiarowe igłowe
– kłódka z blokadą LockOut
– lampka akumulatorowa z magnesem Parkside
– czołówka Diall 100lm
– zestaw 3 zapasowych baterii do czołówki
– pędzel do odkurzania aparatów
– zestaw taśm izolacyjnych (3 kolory)
– zestaw kluczy do pomieszczeń
– długopis 4 kolorowy wraz z podkładką do robienia notatek
– klucz do słupów Rosa
– świadectwa kwalifikacji
A to wszystko upchnięte w plecaku Milwaukee 4932464834

Czas gwiezdny 45975.5
Przy okazji konkursu Wago na stronie Elektrobohatera “pokaż kotku co masz w środku”, innymi słowy “pokaż jakimi narzędziami pracujesz” czas zrobić remanent w zestawie “First Aid”
Zestaw zawiera wyłącznie niezbędne i podstawowe narzędzia.

Czas gwiezdny 45966.3
Po publikacji tego materiału na Fejsbukowej stronie EPNT pojawiło się zainteresowanie rejestratorem, jakiego użyłem do rejestracji parametrów obwodów oświetlenia.
Gdy zacząłem pisać tę treść miało być krótko, ale po około 10 minutach okazało się, że ze względu na obszerność tematu warto będzie poświęcić temu zagadnieniu osobny wpis.
Jak się wyrobię to na stronach EPNT będzie można o tym poczytać w najbliższym czasie.

Czas gwiezdny 45961.5
To się nawet mogło udać… tylko nie działało.
Są takie sytuacje kiedy ciężko zachować powagę, ale też i takie kiedy rozglądam się dookoła w poszukiwaniu “ukrytych” kamer

Czas gwiezdny 45960.4
Analiza poboru mocy obwodów oświetlenia komórek lokatorskich na zlecenie jednej ze wspólnot.
Widoczne anomalie na obwodzie drugim (na czerwono), jednocześnie przy zachowaniu ciągłości poboru w granicach 60W
Biorąc pod uwagę że jest to część wspólna to można zakładać że ktoś podłączył urządzenie na lewo.
Konsekwencje będą wyciągane bez mojego uczestnictwa.
(zarejestrowano ~41 000 rekordów)

Czas gwiezdny 45940.5
W takich sytuacjach tytuł zdjęcia niczym z Indiany Jones’a wydaje się być adekwatny
“W poszukiwaniu zaginionego ochronnego”

Czas gwiezdny 45939.4
… gdy do zacisku na 2,5mm2 w styczniku nie wchodzi 16mm2

Czas gwiezdny 45937.2
Panie… RCD wywala… Ciekawe dlaczego?

Czas gwiezdny 45887.1
AKTUALIZACJA do wpisu 45884.5
Serwis zażyczył sobie 1200 za naprawę.
Jutro przyjdzie wąż więc 1100 zostanie “przydasie”

Czas gwiezdny 45884.5
Urządzenia mają to do siebie że psują się zawsze w piątek po zamknięciu serwisów albo tuż przed swietami.
W moim przypadku , tym razem awaria prywatna.
Awarii uległ elektrozawór (AquaStop) zasilania w wodę zmywarki.
Zmywarka zgłasza brak wody.
Sprawdziłem przyłącze, woda jest.
Do zmywarki jednak nie dochodzi.
Niestety, Siemens elektrozawory zalewa żywicą i staje się on integralna częścią węża.
Po zweryfikowaniu, napięcie jakie podaje zmywarka wynosi ok 12V na zawór, a więc problemem jest sam zawor.
Zamiennik zamówiony za 90 PLN, bo oryginał 400 .
Czekam na dostawę.

Czas gwiezdny 45882.3
Jak zwykle Domitech niezawodny
Zrobili mi dzień.

Czas gwiezdny 45881.2
Od dawna zbieram się aby nagrać kolejną część kursu PE6
Ale zawsze coś.

Czas gwiezdny 45880.1
Oczywiście nie mogło obyć się bez anomalii
Zawór pierwszeństwa na instalację hydrantową zasilany przez wyłącznik RCBO
Z jednej strony nie ma to wpływu na bezpieczeństwo pożarowe, ponieważ zawór “jedynie” zamknie zasilanie wody na budynek przekierowując tym samym całą wodę do instalacji hydrantowej.
Więc mam mieszane wrażenia.

Czas gwiezdny 45879.7
Dobra, raz się żyje.
Zamówiłem poziomice WIHA 42074 z Domitechu
Po wtopie z podrabianym ściągaczem do izolacji Knipex’a postanowiłem nie oszczędzać kilku złotych na kupowaniu najtaniej, tylko wracam do sprawdzonych sprzedawców.
Naprawdę, nie wiem czemu tak się trzęsę kupując (mam nadzieje) dobre i markowe narzędzie, które (mam nadzieje) posłuży mi tyle samo lat co jego poprzednik.
Przewidywana dostawa – w moje uro, więc można potraktować że zrobiłem sobie prezent za stówkę.

Czas gwiezdny 45878.6
Nie mam żadnej poziomicy.
Moja ulubiona 40cm, którą kupiłem ponad 20 lat temu na jedną z pierwszych prac, po ponad 20 latach niestety przestała pracować prawidłowo.
Boję się jednak że już tak dobrej i trwałej poziomki nie dostanę.

Czas gwiezdny 45878.6 UZUPEŁNIENIE
Przewijają mi się poziomice dla elektryka. Nigdy takich nie używałem, ale wyglądają ciekawie
Ceny między producentami nie znacznie się różnią.
Mam jeszcze kupon na Allegro to może zaszaleją.
W sumie to jedno z narzędzi pracy więc nie wiem czy jest sens jakoś specjalnie oszczędzać.

Czas gwiezdny 45877.5
Anomalii ciąg dalszy, jeżeli anomaliami można to określić.
Redundancja dwóch niezależnych obwodów zasilanych kablami z żyłą o przekroju 1,5mm2.
Tym samym niezależność tych obwodów przestała istnieć.
Aby wyłączyć zasilanie w jednym z nich trzeba wyłączyć w obu

Czas gwiezdny 45876.4
W częściach ADM występują różne anomalie.
Zaczynając od obwodu wentylacji, na końcu którego zapomniano zamontować wentylator, aż po używanie przewodu ochronnego do zasilenia oświetlenia. Trzeba pamiętać że PN-HD 308 /S2 ściśle określa kolorystykę i funkcję żył, oraz ich oznaczanie.
Dodatkowo i w rozporządzeniu (Dz.U. 2022 poz. 1225) można przeczytać (§ 183 pkt 1, ppkt 3) o konieczności stosowania przewodu ochronnego w instalacjach odbiorczych i rozdzielczych.

Czas gwiezdny 45875.3
Myślałem że budowniczowie nie są w stanie mnie niczym zaskoczyć…
A jednak…
Łączenie bednarki z kanałem kablowym tyrtyrkami

Czas gwiezdny 45874.2
Wiha dotarła.
Można przyjąć że z uchwytem dynamometrycznym jest to brakujący element “Piąty Element”.

Czas gwiezdny 45873.1
Wiha już w drodze do mnie.

Czas gwiezdny 45872.7
Z okazji posiadanych kuponów rabatowych na Allegro, klepnąłem wkrętak Wiha 45296.
Ma magazynek na buty, jest izolowany, mniejszy i tańszy od Wiha 41234.
Zestaw dynamometrycznej Wery jest znacznie większy a co za tym idzie i bogatszy.
Nie zawsze jednak jest mi on potrzebny, a niekiedy muszę go skompletować i zabierać tylko 2-3 klingi. A to mnie irytuje. Więc takim zastępstwem dla posiadanego zestawu będzie Wiha. Nigdy nie używałem wkrętaków z magazynkiem więc nawet jestem ciekawy czy zda egzamin.
Ale gdyby nie kupony to raczej bym się nie zdecydował na jego zakup bo nie jest on mi niezbędny. Ot, chęć posiadania alternatywy dla dużego zestawu.
Mam jeszcze 10letni zestaw Haupy Vario (bez dynamometrycznego uchwytu)
Ale 10 lat temu kupiłem po kilkanaście złotych zapas najczęściej używanych klingi po kilkanaście złotych, bo już wtedy wiedziałem że bity w tych klingach pękają, wyrabiają się stosunkowo szybko, i trzeba je dość często wymieniać. Od czasu kiedy mam dynamometryczną Were nie wiem jak mogłem bez niej żyć. Jakość jest nieporównywalna. To też mnie trochę zniechęciło do Haupy, choć jej prasek nadal używam.

Czas gwiezdny 45871.6
Rozmawiałem z Megger’em, okazało się że został wprowadzony CertSuite w wersji Lite który jest darmowy dla użytkowników mierników tej marki.
Oczywiście jest zdecydowanie bardziej okrojony, ale pozwala na wykonanie protokołu z pomiarów w mieszkaniówce.
Poprawek językowych będzie sporo, ale przynajmniej jest już jakiś punkt startowy.

Czas gwiezdny 45971.6 UZUPEŁNIENIE
Allegro dało mi 4 kupony na 15 zeta za aktywowanie Allegro Pay
Nie pozostaje mi nic innego jak zrobić jakieś drobne zakupy w ramach kontynuowania odnowienia parku narzędziowego.

Czas gwiezdny 45870.5
Przyszły zamówione i oczekiwane narzędzia z Domitechu.
Nie mam uwag ani do sprzedawcy ani do samych narzędzi.
Takiego zestawu nie kupuje się codziennie, więc było warto.

Czas gwiezdny 45870.5 UZUPEŁNIENIE
Po krótkiej zabawie na blacie w kuchni, między makaronem a sosem do spaghetti, mogę już powiedzieć jakie jest moje pierwsze wrażenie.
Szczypce wygięte 200mm są krótsze od wcześniej używanych Haupy, nie znacznie bo o 10mm.
Nie wpływa to negatywnie na ich używanie.
Jednak w moim plecaku Milwaukee każdy zaoszczędzony centymetr ma znaczenie
Szczypce wielofunkcyjne (zwane kombinerkami) zamówiłem droższe o kilka złotych ale ze sprężyną i blokadą.
Niepotrzebnie.
Do sprężyny trzeba się przyzwyczaić , a jeżeli mi się to nie uda to ją usunę.
Nożyce do kabli 165mm, cięcie jest czyste i nie powoduje deformowania żył w miejscu cięcia w przeciwieństwie do boczków. Do prac serwisowych i codziennych raczej nie będę ich nosił, ale na montażu będą niezastąpione.
Boczki 160mm, wymiar idealny. Zastąpią 1:1 używane wcześniej boczki Haupy.
Wszystkie te narzędzia świetnie leżą w dłoni, lepiej od wcześniej używanej Haupy. Niewiadomą pozostaje czy ich trwałość będzie porównywalna ze względu na różnicę w ich latach produkcji, a jak wiemy dawniej większą uwagę przywiązywano do trwałości.

Czas gwiezdny 45869.4
Dostałem do zaopiniowania kolejny protokół z patopomiarow.
Autor tego dzieła literackiego z gatunku Scince Fiction, z naciskiem na drugi człon nazwy gatunku, dokonał w nich rzeczy niewykonalnych.
Pofatygowałem się więc na dach i do rozdzielnic elektrycznych obiektu dla którego owe dzieło literackie zostało popełnione i….
…Tak wyglądają złącza kontrolne instalacji odgromowej po pomiarach
Więc śpieszmy się doceniać złącza kontrolne po pomiarach – tak szybko zarastają.

Czas gwiezdny 45869.4 UZUPEŁNIENIE
Po wieczornym spotkaniu z wykonawcą i odczytaniu trzy kartkowej listy uwag wraz z uzasadnieniem , wykonawca podjął decyzję że nie podejmie się prawidłowego wykonania prac i zwróci w całości swoje wynagrodzenie. Szkoda! Zamiast się dokształcać i skorzystać z zaproponowanego przeze mnie szkolenia i wykonania zleconej pracy prawidłowo, po prostu zrezygnował. Najwidoczniej Patopomiary za grosze są bardziej lukratywne od prawidłowo przeprowadzonych prac kontrolno-pomiarowych za uczciwe wynagrodzenie.

Czas gwiezdny 45868.3
Przyszedł czas na wymianę drobnych narzędzi. W pewnym sensie “modernizacja parku maszynowego”
Jako że przeważnie narzędzia kupuje na lata po dość skrupulatnym wywiadzie, wyborów padł na Knipex.
Wiha podobno zaczęła kuleć z jakością, Milwaukee jakoś tak nie ma wszystkiego,
A na Haupe mam focha, do tego podzielone opinie na ten temat że “to już nie jest ta sama jakość co 10-15 lat temu.
Oczywiście jako że jestem czynny zawodowo to mam podstawowe wymagania
Długość 160-165mm boczki i przecinaki
Do 200 mm pozostałe
Oczywiście VDE.
Czy warto wydać tyle kasy?
Myślę że tak.
Przyjemniej i spokojniej pracuje się porządnym sprzętem.

Zaszalałem

Czas gwiezdny 45868.3 UZUPEŁNIENIE
ściągacz do kabli płaskich od Knipex 16 64 125 SB okazał się być kiepskiej jakości plastikowym gównem (nie ma to związku z ostatnim zamówieniem z Domitechu).

Czas gwiezdny 45865.7
Tak sobie biegam od czasu do czasu po branżowych grupach dyskusyjnych, zaglądam w komentarze do postów i nachodzi mnie pewna refleksja.
Jak tępym trzeba być aby na branżowych grupach dyskusyjnych pytania od osób często nie mających odpowiednich kwalifikacji i wiedzy, a chcących się czegoś dowiedzieć , komentować w stylu “wezwij elektryka”, “ty się nie znasz” itp.
Nie szkoda klawiatury na takie odpowiedzi?
Inna sprawa że reakcja nawet negatywna, podbija zasięg.

Czas gwiezdny 45864.6
Dzisiejszy dzień minął w świecie sprzętu AGD.
Zabawne…
Z niewiadomych przyczyn ludzie uważają że jak jesteś elektrykiem to umiesz naprawić lodówkę, zmywarkę, piekarnik, …PlayStation 4 …

Czas gwiezdny 45862.4
Dotarła przedostatnia skrzynka Qbricka
Można powiedzieć że transfer z różnych skrzynek na system pro został zakończony.
Pozostają do zrobienia jakieś drobne modyfikacje i personalizacja.

Czas gwiezdny 45860.2
Wymiana źródeł światła w korytarzach piwnic obiektów wielorodzinnych.
Porównanie tradycyjnych źródeł światła z LED 20W (A65)

W trakcie wymiany,w dalszej części korytarza źródła tradycyjne 60W

Po wymianie na LED 20W

Czas gwiezdny 45859.1
Przez sprawy zdrowotne związane z plecami, jestem daleko w dupie z robotą.
Ale powoli zaczynam wszystko prostować.

Czas gwiezdny 45858.7
Przenoszę programy na nowy komputer.
Przenosiny PE6 to dramat.
Ratuje mnie dodatkowa licencja na pendrive
Z GstarCad jakoś sobie poradziłem. Żonglerka licencja żeby odczytać ustawienia poszczególnych elementów.
Ale chyba mam już komplet.
Stery do drukarek bez kabla też się udało.

Czas gwiezdny 45856.5
Zamówiłem brakującą skrzynkę Qbricka, ale jak zwykle ostatnio InPost dostarczył w złe miejsce. Zamówiłem kolejną, tamta wróci do nadawcy.

Czas gwiezdny 45855.4
Do toolboxa weszła i pilarka z akumulatorem i ładowarką oraz wyrzynarka sieciową.
Jestem zadowolony.
Ściągacz do izolacji z kabli płaskich okazał się być gównem!
Poległ na testach na ydyp 3×1.5.
Poległ to znaczy pękł zawias, stępiły się noże.

Czas gwiezdny 45854.3
Przyszedł głośnik BT od Xiaomi z przeznaczeniem do pracy – ip67
I ściągacz Knipex do kabli płaskich typu YDYp
Przyszła też dokupiona skrzynka Toolbox do systemu Pro
Jutro pewnie będę przekładał kolejne narzędzia. Muszę do niej upchnąć pilarkę akumulatorową i mam nadzieję że coś jeszcze wejdzie.

Czas gwiezdny 45853.2
Przygotowuje się do kontroli stanu technicznego instalacji na jednym z osiedli. Osiedle bardzo usterkowe a więc spodziewam się różnych sztuczek .

Czas gwiezdny 45852.1
dotarły dzisiaj zamówione w L-boxx mini Od Mistamy
Po drobnej rzeźbie już wiem że do toolbox pro od Qbricka wejdzie 5 segregatorów. L-boxx mini.
Co bardzo istotne dla mnie, to że nie tracę funkcjonalności L-boxx mini a jednocześnie mogę transportować w Toolboxie Pro od Qbricka.
Swoją drogą L-boxx jest szczelniejszy od multi organizerów Qbricka.
Oba systemy mają swoje wady i zalety, ale staram się importować tylko zalety.
Czemu nie organizery multi od Qbricka?
Bo mają luzy na klapie a L-boxx jest szczelny.
Lboxx ma słabe zawiasy od klapy a zawiasy Qbricka to normalne pełnowartościowe zawiasy.
L-boxx kosztuje 16 PLN, Qbrick 23 pln
W Qbricku jest lepszy układ przegród, lepszy znaczy bardziej dla mnie odpowiedni.
L-boxx mini można spiąć ze sobą, Qbrick wyłącznie indywidualnie.
Będę musiał znaleźć drukarza 3D który zrobi dla mnie przegrody do Lboxxa.

Czas gwiezdny 45852.1 UZUPEŁNIENIE
Przydałby się extender z klapą do box 130 od Qbricka

Czas gwiezdny 45851.7
Kolejny błąd w MPI540 polegający na wycinaniu wszystkich separacyjnych znaków przy kopiowaniu z miernika na kartę SD.
Na poniższym przykładzie nie ma znaczenia czy będzie to 1_014, 10_14, czy przykładowe 101_4
I tak nie dojdziesz który jest który a co najlepsze miernik zapyta czy nadpisać istniejący plik > facepalm
Soft z 13.08.2024
Niestety , ichniejszy prawnik skutecznie uniemożliwił mi zgłaszanie problemów z ichniejszym shitem (mam to na piśmie). a nie mam przyjemności drukowania i zapieprzania na PP aby nadać to do ichniejszego prawnika, który i tak nie będzie wiedział co z tym gównem zrobić .
Ichniejsze wynalazki i tak mnie już kosztowały zbyt wiele nerwów i pieniędzy. Oraz poniesionych strat.
Więc stwierdzam że lepiej publikować znaleziska niż prosić o naprawę.
Niech świat wie XD

Czas gwiezdny 45845.1
Jako że jeden dysk był tylko do testów to zamówiłem obudowę do Pi oraz dodatkowe pendrive 128GB ze względu na najlepszy stosunek jakości do ceny.
W ten sposób uzyskam 0,5 TB przestrzeni dyskowej w sieci.
Więcej nie potrzebuję, bo po co?
Na dyskach będzie przechowywana głównie dokumentacja, licencje do oprogramowania oraz instalki do programów których używam.
Choć Pi2 wzbudziło moją sympatię, mimo problemów z Sambą to zacząłem się zastanawiać nad zakupem Pi 5 które jest szybsze i daje więcej możliwości rozbudowy przy bardzo małym poborze energii elektrycznej.
Na potrzeby NAS z pewnością zostanę przy 10 letnim Pi 2, ale nie wykluczam możliwości przesiadki na Pi 5 w przyszłości.

Czas gwiezdny 45844.7
Wpadło mi w ręce stare Rasberry Pi 2 v.B.
Plan jest taki aby podłączyć pendrive i odpalić na nim NAS.
Zainstalowałem pełną wersję Debiana i zaczynam konfigurację
Mimo szczerych chęci Windows nie widzi Pi
Całą konfiogurację robiłem uruchamiając Pi jako desktop, ale to był słaby pomysł.
Putty wróciło do łask, łączę się z Pi przez SSH.
Gdy już się udało połączyć z Pi po sieci to okazało się że nie mam uprawnień do zapisywania.

Czas gwiezdny 45844.7 UZUPEŁNIENIE
Nie można nadać uprawnień do zapisywania bezpośrednio na dysku flash.
Problemem okazał się format plików (najpierw NTFS a następnie FAT)
Poszedł format na ext3. Uprawnienia można zmienić dla plików i katalogów na dysku, jednak nie dla samego dysku.- tak jakby ustawienia dostępu były permanentne.

Zapis musi odbywać się w katalogu który ma uprawnienia.
Uprawnienia bezpośrednio do dysku są nadrzędne i w żaden sposób nie da się ich zmienić.
To sprawia że po zamontowaniu dysku w Windows widzimy dysk zawierający katalog. Brzydko to wygląda.
Obszedłem to montując utworzony wcześniej katalog z nadanymi odpowiednimi uprawnieniami jako path dysku. Działa!

Czas gwiezdny 45842.5
Prototypów ciąg dalszy, a więc klucze i nasadki w segregatorze Pro 200.
Uchwyty na nasadki są gotowe, muszę wykombinować coś dla kluczy płaskich.
Na razie prototypowo w piance, ale średnio podoba mi się takie rozwiązanie.

Czas gwiezdny 45841.4
W końcu znalazłem chwilę aby ukończyć uchwyt do wierteł.
Wszystko jest w pełni demontowalne bez ingerencji w konstrukcję samej skrzynki
Dzięki temu zaoszczędziłem ponad centymetr miejsca na całej długości skrzynki.

Czas gwiezdny 45838.1
Uchwyty do wierteł gotowe i czekają na montaż w toolboxie

Czas gwiezdny 45837.7
Przygotowuje kolejną partię uchwytów do wierteł. Zdecydowałem że zapełnię cały kątownik, najwyżej jakieś uchwyty pozostaną niezagospodarowane. Ułatwi mi to też obróbkę.

Czas gwiezdny 45836.6
Konstrukcja skrzynki z kluczami i nasadkami w trakcie przygotowania.
Brakuje mi kilku rzeczy więc nie wiem czy dzisiaj skończę.

Czas gwiezdny 45836.6 UZUPEŁNIENIE
Powoli zaczyna to wyglądać
Gniazda będą w zamyśle wysuwane, więc w pełni demontowane.
Środkowa przestrzeń planuje wykorzystać do kluczy płaskich, prawdopodobnie w pionie.

Czas gwiezdny  45835.5
Przyszły uchwyty do nasadek ¼” z Ali więc zaczynam ogarniać bałagan z kluczami.

Czas gwiezdny  45834.4
Przyszły kątowniki PCV , więc zaczynam budować uchwyty na wiertła , głównie SDS

Czas gwiezdny 45831.1
Przyszedł zamówiony Peg Board – nie pasuje mi do segregatora 200 Pro
Być może wykorzystam do innego projektu. Na razie idzie do poczekalni.

Czas gwiezdny 45831.1 UZUPEŁNIENIE
Czekam na przesyłkę z Ali z uchwytami do nasadek

Czas gwiezdny 45829.6
Na YT przewinęła mi się rolka z PegBoardem montowanym do skrzynki.
Niestety, pochodzenie ruskie. Jak zapłacisz to nie wiadomo jaka niespodziankę znajdziesz w przesyłce.
Znalazłem i zamówiłem podobne na Conrad.pl
https://www.conrad.pl/pl/p/tablica-narzedziowa-zestaw-1553641-d-x-s-x-w-280-x-195-x-12-mm-1553641.html
Będę mógł ogarnąć nasadki i bitu w organizerze, może nawet klucze płaskie się uda

Czas gwiezdny 45828.5
Prototyp mocowan wierteł w piance jest spoko, ale zajmuje za dużo miejsca.
Bagnet SDS ma średnicę 10mm.
Rurka DN-10 mm N-1mm nadaje się idealnie, po przycięciu na odcinki 50mm.
Rurki kleje Patex Contact.
Wymiary rurek
D – średnica zewnętrzna
N – grubość ścianki
DN- średnica wewnętrzna.

Czas gwiezdny 45827.4
Prototyp mocowania wierteł w skrzynce toolbox pro

Cyk i skrzynka do pełna

Czas gwiezdny 45824.1
Na grupie EPNT pojawiło się DIY z uchwytem na narzędzi zakładanym na szynę TH przy składaniu rozdzielnicy. A gdyby tak zrobić coś uniwersalnego – qbrick Pro, drabina, rozdzielnica?

Czas gwiezdny 45823.7
Wkurzyłem się
Zjeżdżając z krawężnika mój set tak się przechylił niczym krzywa wierza w Pizie, że wylądował w całości na ulicy.
Nikomu nic się nie stało, skrzynki też całe.
Tym samym potwierdzam ich wytrzymałość.
Nie mniej potrzebny będzie jednak patent do przytrzymania skrzynek na wózku.

Czas gwiezdny 45822.6
Chciałem zmienić system organizerow z L-boxx Mini na Qbrick Pro Multi
Zostanę jednak przy L-boxx ze względu na jakość wykonania.
L-boxx domyka się szczelnie i nic się między przegródkami nie przedostaje.
Pro Multi, jak się okazuje, nie jest tak całkiem Pro. Wieko nie dochodzi na równo do przegród. Między wieczkiem a przegródkami tworzy się szpara około 1-2mm.
Wymiary samych segregatorów są do siebie zbliżone.
Cena Pro Multi – około 22 PLN
Cena L-boxx – około 17
Zostaję przy L-boxx mini.

Czas gwiezdny 45822.6 UZUPEŁNIENIE
Żaden z organizerow nie wchodzi na płasko do skrzyni.
Ani Qbrick Pro Multi, ani L-boxx Mini
Zostaję przy L-boxx Mini

Czas gwiezdny 45815.6
Nikt z Qbricka nie wpadł na pomysł przegród o połowę niższych więc trzeba samemu zbudować.
Tniemy duża przegrodę na pół a obcięte krawędzie zabezpieczamy uszczelka krawędziowa 1-4mm

Czas gwiezdny 45814.5
Zrobiłem listwę na szybko złączach Qbricka
Działa
Trzymam się zasady że wszystko musi być demontowane.
Zastosowałem płaskownik ameliniowy zakupiony kilka dni wcześniej w Castoramie za kilkanaście złotych.
Dlaczego nie szynę TH?
A no dlatego że na płaskownik mogę zapiąć miarę, i inne zeczy które są przeznaczone do noszenia na pasku ale nie całkiem jest to wygodne.
Szyna TH przeważnie ma wymiar 7.5mm całkowitej grubości, co komplikuje sprawę.
Płaskownik jest bardziej uniwersalny

Czas gwiezdny 45813.4
Założeniem wymiany skrzynek jest też aby zastąpiły one 1:1 już posiadane, które z pewnością oddam lub sprzedam. Mam bardzo ograniczone możliwości magazynowe.

Czas gwiezdny  45813.4 UZUPEŁNIENIE
Muszę pomyśleć nad ogarnięciem skrzynki z kluczami.
Obecnie odległości międzycząsteczkowe są zbyt rozległe.

Czas gwiezdny 45812.3
Brakuje mi szyny/listwy na bok skrzynki
Na miarę zwijana, na aparaty elektryczne (listwa jako element pomocniczy)
Cisnę po robocie do Casto i kupuje płaski profil ameliniowy 4x40x1000mm.
Amelinium jest łatwe w obróbce dzięki czemu mam możliwość obróbki bez posiadania wyposażonego w narzędzia garażu.

Czas gwiezdny 45811.2
Do skrzynek zamówiłem zestaw uchwytów szybkiego montażu.
Do którego bezpośrednio przy kręciłem uchwyty od Toughbuilt
Teraz sakwy jeżdżą na skrzynkach, a jak potrzebuję to zwyczajnie na klik przekładam je na pas.

Czas gwiezdny 45810.1
Zaczynam przenosić narzędzia z różnych systemów do skrzynek Pro
Jest trochę kombinacji, ale to działa.
Lampy Parksajda też znalazły swoje miejsce.
Naprawdę, nie rozumiem dlaczego Lidl nie sprzedaje takich zestawów.

Czas gwiezdny 45810.1 UZUPELNIENIE
Do tych małych kieszeni idealnie wchodzą Aku Smart 20V 4Ah.

Dzień 13
Jak przystało na fana serii Startrek, dni zacznę oznaczać czasem gwiezdnym.
A więc ….
Czas gwiezdny 45809.7

Dzień 12
Po przemyśleniu i wnikliwej analizie postanawiam pójść w system Qbrick Pro i ujednolicić skrzynki co ograniczy do minimum możliwość że coś spadnie z wózka.

Dzień 11
Nadal się wkurzam przy transporcie bo nadal z wózka spadają rzeczy, a do tego doszły zakupione sakwy
Na robocie już nie robię pełnego kardio bo odpadło latanie po drabinie i schylanie się po narzędzia które trzymam w sakwach na pasie.
Plecy przestają boleć.

Dzień 10
Odkrywam sakwy Toughbuilt z serii TB-CT
Clip Tech jest szybko złączem, a więc mogę odczepić od paska i położyć obok – nie lubię jak mi coś ciąży.
Zamówienie z Ali przychodzi dość szybko (około tydzień) a zestaw
TB-CT-34
TB-CT-20L
TB-CT-33P
TB-CT-42
Dodatkowe złączki TB-CT-150
Brelok do kluczy TB-54S2-C
Przychodzi oryginalny, mimo że kosztował około 40-60% (w zależności od modelu) mniej niż w renomowanym sklepie w PL

Dzień 9
Zaczynam się wkurzac bo muszę latać między drabina a podłoga aby coś sięgnąć. Robię kardio , ale kosztem bolących pleców

Dzień 8
Lampy robią robotę Śmieszki że parksajd że gówno bardzo szybko się skończyły.
Transportowane są w skrzynce wraz ze środkami, płaskownikami i całym innym przydasie, a zakładane tylko w razie potrzeby.
No i są tam gdzie narzędzia, a tam gdzie narzędzia jestem i ja. Więc dobrze wyszło.

Dzien 7
Aby zminimalizować ilość zeczy które spadają z wózka postanowiłem pozbyć się stojaka do lamp i lampy przytwierdzić do wózka ale w sposób demontowały

Dzień 6
Nadal wożę wszystko na kupię bo nic nie jest systemowe, nadal czasem coś spadnie, nadal się wkurzam.

Dzień 5
Po wnikliwej analizie kupiłem lampy Parkside…. I zwykle Aku 4Ah
Lampy na tych Aku przy wystarczających 1000 lm (50% mocy) mają wydajność większą o 80 min niż deklaruje producent (9:40 ze spodziewanych 8:20)
Dwie lampy Parkside z dwoma Aku 4Ah kosztowały tyle co sama jedna lampa Bosch

Dzień 4
Wkurzyłem się bo trafiłem na obiekt gdzie w ogóle nie ma prądu. Postanowiłem kupić oświetlenie akumulatorowe.
Namawiali mnie na Bosch ,bo taki system bateryjny posiadam, i zajebiście podobno świeci.

Dzień 3
Tam gdzie pracuje przeważnie nie ma prądu.
Muszę rozciągać przedłużacz aby zasilić oświetlenie i elektronarzędzia

Dzień 2
Teraz wożę wszystkie narzędzia na jednej kopie, z różnymi skrzynkami na wózku.
Z tej kupy z wózku czasem coś spada, zaczynam się irytować

Dzień 1
Wkurzyło mnie noszenie narzędzi w ręce.
Po wnikliwej analizie zakupiłem wózek Stanley 3 w 1 (transformer)

DZIEŃ ZERO – WSTĘP
Dziennik elektryka zaczynam prowadzić dla siebie. Ale z czasem stwierdziłem że może ktoś skorzysta na moich doświadczeniach

Artykuł Dziennik Elektryka pochodzi z serwisu Elektryka Prąd Nie Tyka - instalacje elektryczne w praktyce.

Zakaz wprowadzania do obrotu tradycyjnych świetlówek fluorescencyjnych sprawił, że modernizacja oświetlenia z tematu „na przyszłość” stała się realnym wyzwaniem tu i teraz. U wielu właścicieli budynków, firm czy instytucji decyzja o wymianie źródeł światła rodzi jednak liczne pytania dotyczące prawidłowego przeprowadzenia instalacji, bezpieczeństwa, zgodności produktu czy znaku CE. Poniżej rozwiewamy wątpliwości dot. wymiany istniejących świetlówek liniowych na zamienniki Philips LED od Signify.

Unijna dyrektywa RoHS = koniec ery oświetlenia fluorescencyjnego

Od 24 sierpnia 2023 roku nie można stosować świetlówek T5 oraz T8 do ogólnych celów oświetleniowych. Ten zakaz wprowadziła dyrektywa unijna w sprawie ograniczenia stosowania substancji niebezpiecznych (RoHS) w nowym sprzęcie elektrycznym i elektronicznym. Tym samym niezbędna do działania tradycyjnych świetlówek rtęć stała się symbolem technologii, która nie pasuje już do współczesnych wymagań regulacyjnych (zwłaszcza środowiskowych).

Jaki jest efekt tego zakazu? Ogromna liczba istniejących instalacji wymaga modernizacji – a firmy muszą podjąć decyzję, na co wymienią fluorescencyjne źródła światła. Istotne jest to, by rozwiązanie zostało odpowiednio dobrane nie tylko do bieżącej instalacji, ale również wymagań i budżetu klienta. Dostępne są 3 główne opcje, takie jak:

• wymiana świetlówek liniowych na zamienniki LED,
• modernizacja z wykorzystaniem opraw LED,
• modernizacja z wykorzystaniem inteligentnych systemów zarządzania.

Jak Signify zapewnia bezpieczną modernizację oświetlenia? Zgodność produktów

Korzystając z oferty produktów Philips LED od Signify, możesz zdecydować się zarówno na wymianę i modernizację źródeł światła, jak i przejście na zintegrowane systemy oświetlenia. Dostarczane przez nas źródła LED są zgodne z uznawanymi na całym świecie normami bezpieczeństwa (np. Międzynarodowej Komisji Elektrotechnicznej), a jednocześnie spełniają normy unijnych dyrektyw dotyczących:

• bezpieczeństwa elektrycznego i fotobiologicznego (dyrektywa niskonapięciowa LVD),
• kompatybilności elektromagnetycznej (dyrektywa EMC dot. niegenerowania zakłóceń elektromagnetycznych, które mogłyby wpływać na inne urządzenia oraz braku podatności na takie zakłócenia)
• projektowania ekologicznego produktów związanych z energią (dyrektywa ErP),
• ograniczenia stosowania substancji niebezpiecznych (dyrektywa RoHS),
• bezpieczeństwa i zdrowia, kompatybilności elektromagnetycznej i efektywnego wykorzystania widma radiowego (dyrektywa RED).

Tuby LED zostały z kolei przetestowane i zatwierdzone przez niezależne laboratorium zewnętrzne zgodnie z normą EN/IEC 62776, która bezpośrednio dotyczy dwustronnie zasilanych tub LED przeznaczonych do wymiany świetlówek liniowych. Norma określa wymagania w zakresie bezpieczeństwa, wymiany, metody i warunków badań oraz wymagań dot. informacji i oznakowania, które są niezbędne do wykazania zgodności.

Dopuszczalne sposoby wymiany świetlówek na LED

W jaki sposób można zamienić istniejące świetlówki na źródła LED? Wyróżniamy dwa główne sposoby:

1. Wymiana 1:1 z zachowaniem statecznika

W tym scenariuszu istniejący statecznik pozostaje elementem instalacji, a świetlówka fluorescencyjna zostaje zastąpiona kompatybilną tubą LED. Ta forma modernizacji nie zmienia konstrukcji oprawy.

2. Podłączenie zasilania bezpośrednio do napięcia sieciowego z ominięciem statecznika

W tym przypadku statecznik zostaje usunięty z obwodu, a zasilanie doprowadzane jest bezpośrednio do tuby LED. Takie rozwiązanie eliminuje przyszłe koszty związane z konserwacją statecznika i może zwiększyć wydajność systemu, przez co stanowi bardziej optymalny wybór.

Oba sposoby są dopuszczalne – jednak pod warunkiem, że instalacja zostanie wykonana zgodnie z lokalnymi przepisami elektrycznymi oraz instrukcją instalacji.

Czy wymiana świetlówek to „istotna modyfikacja”?

Pojęcie istotnej modyfikacji zostało szczegółowo opisane w tzw. Blue Guide dotyczącym wdrażania unijnych przepisów dotyczących produktów. Zgodnie z wytycznymi tego typu istotna modyfikacja ma miejsce wtedy, gdy:

• zmienia charakter zagrożeń związanych z produktem lub
• wzrasta poziom ryzyka (np. porażenia prądem, pożaru, obrażeń czy zakłóceń elektromagnetycznych).

Sama wymiana świetlówki fluorescencyjnej na źródła LED marki Philips od Signify (zarówno z zachowaniem statecznika, jak i z jego pominięciem) nie jest uznawana za istotną modyfikację – o ile instalacja została wykonana zgodnie z instrukcjami producenta. W takim przypadku oprawa nadal spełnia swoją pierwotną funkcję, a poziom ryzyka nie ulega zwiększeniu.

Czy modernizacja oświetlenia wpływa na znak CE?

Znak CE umieszczany jest na produktach wprowadzanych na rynek Unii Europejskiej. Stanowi deklarację producenta, że dany produkt jest zgodny ze wszystkimi obowiązującymi przepisami unijnymi (pod warunkiem, że jest używany zgodnie z przeznaczeniem i specyfikacją).

Wątpliwości budzi jednak fakt, czy przy wymianie świetlówek musi być nadawany nowy znak CE. Zgodnie z przepisami nowe oznakowanie CE jest wymagane, gdy produkt został wycofany z rynku, poddany znaczącym zmianom, a następnie ponownie wprowadzony do sprzedaży.

Nowy znak CE oprawy oświetleniowej nie jest więc niezbędny przy wymianie świetlówek na energooszczędne tuby LED marki Philips od Signify. Nie ma w tym zakresie znaczenia również, czy statecznik zostanie zachowany, czy pominięty. W tej drugiej sytuacji istotne jest jednak to, by modernizacja odbywała się w miejscu użytkowania i oprawa pozostawała w użyciu przez tego samego właściciela – czyli nie można jej sprzedać lub przekazać nowemu właścicielowi.

Tuby LED Philips od Signify – modernizacja bez ryzyka

Modernizacja oświetlenia poprzez wymianę świetlówek fluorescencyjnych to dzisiaj konieczność, ale z tubami LED Philips można przeprowadzić ten proces bezpiecznie oraz sprawnie. Zarówno wymiana 1:1, jak i instalacja z pominięciem statecznika pozostają zgodne z obowiązującymi normami, jeśli wykonuje je wykwalifikowany instalator według zaleceń producenta.

Co więcej, taka modernizacja nie jest traktowana jako istotna modyfikacja oraz nie wymaga nadawania nowego znaku CE. Dzięki temu możesz bez obaw przejść na nowoczesne, energooszczędne LED-y, zyskując niższe koszty eksploatacji, większą niezawodność i pełną zgodność z unijnymi regulacjami.

Dowiedz się więcej o modernizacji oświetlenia z wykorzystaniem tub LED marki Philips od Signify z naszego Whitepaper:
>> Modernizacja oświetlenia na LED: Najczęściej zadawane pytania dotyczące zgodności produktu i znaku CE.

Artykuł Tuby LED zamiast świetlówek fluorescencyjnych: bezpieczeństwo, znak CE i zgodność produktów Philips od Signify pochodzi z serwisu Elektryka Prąd Nie Tyka - instalacje elektryczne w praktyce.

Sprawdź, czy to opracowanie jest dla Ciebie

Materiał powstał z myślą o elektrykach projektantach, instalatorach i technikach utrzymania ruchu – wszystkich, którzy na co dzień odpowiadają za instalacje elektryczne niskiego napięcia. Jeśli szukasz rzetelnych informacji opartych na aktualnych normach (seria IEC 60364 oraz normy dotyczące poszczególnych typów aparatury), to właśnie tutaj je znajdziesz.

Niezależnie od tego, czy projektujesz nową instalację, modernizujesz istniejącą, czy rozwiązujesz bieżące problemy eksploatacyjne – tutaj dostaniesz konkretne odpowiedzi.

Co konkretnie zyskasz?

Dokument szczegółowo omawia trzy podstawowe funkcje aparatury rozdzielczej: zabezpieczenie, izolowanie oraz sterowanie. Każdą z tych funkcji przedstawiono w kontekście wymagań normowych i – co ważniejsze – praktycznych zastosowań.

W rozdziale o zabezpieczeniach elektrycznych znajdziesz wyczerpujące informacje o ochronie przed prądami przeciążeniowymi i zwarciowymi. Zrozumiesz różnice między zabezpieczeniem elementów instalacji a ochroną odbiorów, takich jak silniki elektryczne. Dowiesz się, kiedy wystarczy sam wyłącznik, a kiedy potrzebujesz dodatkowego przekaźnika termicznego.

Część poświęcona izolacji to must-have dla każdego, kto dba o bezpieczeństwo personelu. Opracowanie precyzyjnie określa wymagania dotyczące urządzeń izolujących: odstępy między stykami, wytrzymałość przeciwudarową, dopuszczalne prądy upływu. Wszystko to, co musisz sprawdzić, zanim dopuścisz kogokolwiek do pracy przy instalacji.

Poznasz również charakterystykę kluczowych urządzeń: odłączników, rozłączników, styczników, przekaźników impulsowych i bezpieczników. Dla każdego typu znajdziesz kategorie użytkowania według norm IEC, parametry znamionowe i typowe zastosowania. Szczególnie wartościowe są informacje o bezpiecznikach typu gG, gM i aM – opracowanie jasno wyjaśnia różnice między nimi i wskazuje, kiedy sięgnąć po konkretne rozwiązanie.

Nie zabrakło też omówienia zespołów aparatów rozdzielczych: kombinacji rozłączników z bezpiecznikami, układów stycznik-przekaźnik termiczny. Zobaczysz, jak prawidłowo komponować urządzenia dla zapewnienia kompleksowej ochrony.

Dlaczego warto pobrać?

To nie jest kolejny teoretyczny podręcznik. To praktyczne narzędzie pracy, które realnie zaoszczędzi Twój czas. Znajdziesz tu przejrzyste tabele parametrów, schematy symboliczne aparatury oraz wykresy charakterystyk czasowo-prądowych. Systematyczne uporządkowanie informacji oznacza, że potrzebne dane znajdziesz w kilka sekund – nie w kilka godzin przeszukiwania różnych źródeł.

Szczególnie pomocne są wyjaśnienia dotyczące konwencjonalnych prądów zadziałania i niezadziałania bezpieczników, ograniczania prądów zwarciowych oraz koordynacji zabezpieczeń. Zrozumiesz wreszcie, dlaczego w określonych przypadkach musisz stosować kable o większej obciążalności lub dlaczego bezpieczniki aM zawsze wymagają dodatkowego przekaźnika przeciążeniowego.

Opracowanie pomoże Ci również uniknąć typowych błędów – wskazuje na krytyczne aspekty doboru aparatury, takie jak kategorie wytrzymałości udarowej czy wymagania dotyczące przełączania awaryjnego. Lepiej dowiedzieć się o tym teraz niż podczas kontroli czy – co gorsza – awarii.

Pobierz i zastosuj od razu

Masz przed sobą kolejny projekt? Zastanawiasz się nad doborem zabezpieczeń do obwodu silnikowego? Planujesz modernizację rozdzielnicy? To opracowanie da Ci pewność, że wybierasz prawidłowe rozwiązania – zgodne z normami i sprawdzone w praktyce.

Pobierz  rozdział H z “Poradnika Inżyniera Elektryka” i zyskaj dostęp do aktualnej, usystematyzowanej wiedzy. To inwestycja, która zwróci się już przy pierwszym projekcie – oszczędzisz czas na poszukiwaniu informacji, będziesz pewien swoich decyzji i unikniesz kosztownych pomyłek.

Materiał jest dostępny bezpłatnie na stronie Schneider Electric.

Pobierz opracowanie w tym miejscu:

>> Aparatura rozdzielcza niskiego napięcia – jak dobrać, zabezpieczyć i utrzymać?

Artykuł Bezpiecznik, wyłącznik czy rozłącznik – jak dobrać aparaturę w rozdzielnicy niskiego napięcia? pochodzi z serwisu Elektryka Prąd Nie Tyka - instalacje elektryczne w praktyce.

Duże projekty wymagają solidnych partnerów – zwłaszcza gdy od tego zależy przyszłość. W LAPP działalność projektowa jest jednym z naszych filarów. Zrównoważony rozwój jest częścią naszego DNA. Dlatego wspieramy branże takie jak energetyka wiatrowa i słoneczna. Od globalnej produkcji po dostawy just-in-time – oferujemy rozwiązania dostosowane do indywidualnych potrzeb, nawet w zakresie najbardziej zaawansowanych projektów. Wszystko od jednego dostawcy.

Jakie szczególne wymagania muszą spełniać kable i przewody w systemach fotowoltaicznych?

Rosnące napięcie systemu spowodowane coraz bardziej nowoczesnymi systemami fotowoltaicznymi wymaga równie mocniejszych kabli i komponentów. W LAPP stawiamy czoła temu wyzwaniu od wielu lat i realizujemy zadania za pomocą innowacyjnych rozwiązań. Aby sprostać stale pojawiającym się wyzwaniom spowodowanym rosnącym napięciem systemu, opracowujemy wysokiej jakości przewody i komponenty o długiej żywotności i ekstremalnej wytrzymałości, ponieważ produkty są stale wystawione na działanie wiatru i warunków atmosferycznych. Niezawodna wydajność wymaga wyjątkowej odporności na upały, wiatr i mróz – zaleca się również ochronę przed gryzoniami. Jednocześnie nowoczesne systemy fotowoltaiczne mogą dostarczać energię przez kilkadziesiąt lat.

Aby w pełni wykorzystać potencjał zasilania, stosunkowo młoda branża pracuje nad nowymi technologiami i aplikacjami, takimi jak organiczna fotowoltaika (OPV). Wymagania przemysłu fotowoltaicznego w zakresie rozwiązań okablowania obejmują od dużych, wytrzymałych przewodów do bezpośredniego zakopania w elektrowni po zaawansowane systemy przyłączeniowe dla giętkich modułów OPV.

Wszystkie te wymagania stanowią poważne wyzwanie – a dzięki naszemu doświadczeniu i wiedzy jesteśmy w stanie zaoferować udane rozwiązania

O czym należy pamiętać przy wyborze produktu?

Wysokiej jakości produkty i łatwy montaż są kluczowymi czynnikami, jeśli chodzi o wybór. Jeśli jeden z kabli stanie się kruchy lub ulegnie uszkodzeniu, będzie to miało wpływ na wszystkie pozostałe kable z tego samego bębna. Ponieważ nowe instalacje i demontaże mogą być w tym przypadku bardzo kosztowne, inwestycja w trwały i wysokiej jakości materiał jest opłacalna w perspektywie długoterminowej.

Podczas zakupu złącza solarnego należy pamiętać o następujących punktach:

• Do wyboru produktu: Stosować złącze męskie EPIC® SOLAR 4Plus i złącze żeńskie EPIC® SOLAR 4Plus wykonane z wysokiej jakości tworzywa sztucznego odpornego na promieniowanie UV.
• Połączenia zagniatane, które zostały wykonane w sposób zgodny z przepisami, są najlepszymi połączeniami między kablami a złączami. Połączenia zaciskowe niezawodnie przekazują energię słoneczną przez cały okres użytkowania systemu fotowoltaicznego. Nasz system złączy LAPP posiada zacisk zagniatany do kabla o przekroju do 10 mm².
• Certyfikat TÜV i testy przeprowadzone zgodnie z normą DIN EN 62852 (dotyczy złączy do zastosowań napięciowych prądu stałego w systemach fotowoltaicznych) wskazują na jakość.

Dlaczego warto korzystać z produktów LAPP do energii słonecznej?

Stale rozwijamy nasze produkty i usługi. Dążenie do jak największej trwałości, wytrzymałości i ekstremalnej elastyczności jest tym, co nas napędza. Dzięki specjalnym materiałom płaszcza kable solarne LAPP są nie tylko niepodtrzymujące płomieni i bezhalogenowe, ale także odporne na działanie ozonu i promieniowania UV. Nasze przewody i złącza solarne mogą wytrzymać ekstremalne warunki pogodowe, takie jak wysokie temperatury, wiatr i mróz, dzięki czemu są idealne do zastosowania w instalacjach zewnętrznych.

Produkty w układzie słonecznym są wystawione na działanie słońca przez lata. Przesyłanie energii i wysoka rezystancja podgrzewają przewody i złącza, podczas gdy ciągłe przemiany ciepła i zimna spowodowane promieniami słonecznymi i nagrzewaniem podczas pracy powodują, że przewody i złącza stają się kruche.

Nasze kable ÖLFLEX®, kable fotowoltaiczne, dławnice kablowe SKINTOP® i złącza EPIC® SOLAR zostały poddane różnorodnym kontrolom i testom sprawności w ścisłej współpracy z klientami, TÜV i północnoamerykańskim instytutem zatwierdzającym UL. Dzięki temu możemy zagwarantować nasz standard jakości. Nasze produkty są gotowe do użycia na całym świecie i, oczywiście, zgodne z RoHS.

Nie możesz znaleźć odpowiedniego produktu słonecznego do swoich potrzeb? Wspólnie możemy opracować indywidualne rozwiązania, dostosowane do Twoich potrzeb. Nasi eksperci chętnie doradzą.

Przy okazji: specjalistyczna wiedza jest wymagana nie tylko przy wyborze stosowanych komponentów, ale także przy ich montażu i prawidłowym użytkowaniu. Również w tym przypadku chętnie udzielimy wsparcia na miejscu.

Wszystko z jednego źródła. Z nami jako partnerem. Nasz zespół biznesowy z chęcią doradzi w zakresie planowania i wdrażania systemów fotowoltaicznych.

Więcej informacji na stronie: https://tiny.pl/ds6g4ftc

Artykuł Kable solarne LAPP do instalacji fotowoltaicznych pochodzi z serwisu Elektryka Prąd Nie Tyka - instalacje elektryczne w praktyce.

Głównym elementem odpowiedzialnym za kontrolę naszego systemu nawadniania jest sterownik EATON easyE4 o oznaczeniu EASY-E4-UC-12RC1P, którego pełną specyfikację znajdziecie tutaj: https://www.eaton.com/pl/pl-pl/skuPage.197504.html

Sterownik easyE4 oferuje elastyczne możliwości programowania, zarówno bezpośrednio na urządzeniu, jak i poprzez oprogramowanie easySoft, które w wersji V8.30 zostało wykorzystane do stworzenia tego programu przy użyciu języka ST. Dodatkowo ta wersja oprogramowania (easySoft) udostępnia użytkownikowi narzędzie o nazwie WebVisu, które w łatwy sposób pozwala na stworzenie prostej i przejrzystej wizualizacji, z możliwością dopasowania rozdzielczości do różnych urządzeń np. smartfon czy tablet. Dostęp do niej jest możliwy dzięki wbudowanemu serwerowi sieci Web.

Poniżej przedstawione zostały fragmenty kodu wraz z opisem, które pozwolą zrozumieć ideę jego działania.

Kontrola poziomu wody w zbiorniku

Kontrola poziomu wody w zbiorniku odbywa się przy pomocy sygnałów cyfrowych, pochodzących z trzech czujników: I01 – poziom min, I02 – poziom 50% oraz I03 – poziom max.

W przypadku wystąpienia błędu któregokolwiek z czujników poziomu (Rys 2-5) uruchamiany jest timer T01 (5 sekund), jeżeli w zadanym czasie błąd nie ustąpi generowany jest alarm (M08) „Błąd czujnika poziomu”, który powoduje blokadę pracy pompy oraz uniemożliwia otwarcie elektrozaworu.

Sterowanie elektrozaworem

Jeżeli ilość wody w zbiorniku spadnie poniżej poziomu minimum nastąpi automatyczne otwarcie elektrozaworu w celu jej uzupełnienia. Sterowany jest on przy pomocy wyjścia cyfrowego Q02. Elektrozawór pozostaje otwarty do momentu, gdy poziom wody w zbiorniku osiągnie 50%.
W przypadku, gdy poziom wody opadł podczas podlewania praca pompy jest natychmiast blokowana, aby ją zabezpieczyć przed uszkodzeniem (suchobiegiem).

Sterowanie – tryb ręczny

Wybór sterowania pomiędzy trybem automatycznym, a ręcznym został zrealizowany w oparciu o licznik zliczający impulsy. Pojawienie się pierwszego impulsu z wejścia cyfrowego (I04) (przycisk zewnętrzny) lub z przycisku dostępnego na wizualizacji spowoduje wybór sterowania ręcznego oraz uruchomienie podlewania. Czas trwania nawadniania w trybie ręcznym został zdefiniowany przy pomocy timera T02 (15 minut). Po jego upływie zostanie wygenerowany kolejny impuls, który zakończy podlewanie, a sterowanie powróci do trybu automatycznego. Jeżeli zajdzie taka potrzeba, możliwe jest również przerwanie podlewania w dowolnym momencie – wystarczy ponownie nacisnąć przycisk (zewnętrzny) lub przycisk na wizualizacji.

Sterowanie – tryb automatyczny

Sterowniki easyE4 udostępniają moduły sterujące WT (WeekTable). Za pomocą tygodniowego zegara sterującego w prosty sposób zostało sparametryzowane powtarzalne zdarzenie przełączania – podlewanie w trybie automatycznym. Odbywa się ono od poniedziałku do piątku, rozpoczyna się o 5:30 i trwa przez 15 minut.

Wyświetlacz easyE4

Urządzenia podstawowe easyE4 udostępniają 32 moduły znaczników tekstowych (Display). Każdy moduł umożliwia wydawanie indywidualnie zaprogramowanego wyświetlania tekstu na wyświetlaczu urządzenia easyE4 lub innym zewnętrznym wyświetlaczu cyfrowym, a także indywidualnie zaprogramowane wprowadzanie za pomocą przycisków P urządzenia.

Każde wyświetlanie tekstu składa się z 6 wierszy po 16 znaków. Łącznie ma zatem 96 znaków. Dostępny jest edytor tekstu w ramach easySoft 8. Na pulpicie roboczym można umieszczać makra graficzne, tekst, wskazania wartości, wskaźniki słupkowe, tekst kroczący, teksty komunikatów oraz wskazania daty i tekstu.

Wywoływanie w programie następuje za pomocą wejścia modułu EN. Jest w ten sposób aktywowane wskazanie tekstowe.

– czas pracy pompy / otwarcia elektrozaworu

Przycisk P1

easyE4 udostępnia 4 moduły licznika godzin pracy, dwa z nich zostały wykorzystane do zliczania czasu pracy pompy oraz czasu otwarcia elektrozaworu. Sygnałami wyzwalającymi liczniki są odpowiednio sygnał DO załączenia pompy do pracy oraz otwarcia elektrozaworu. Stany obu liczników pozostają zachowane po zaniku napięcia, ale dostępna jest opcja ich skasowania przy pomocy przycisku P7 [DEL]. Powrót do ekranu głównego następuje po naciśnięciu przycisku P6 [ESC].

Konfiguracja ekranu odbywa się w prosty sposób przy pomocy edytora znaczników tekstowych.

– kontrola programu

Przycisk P3

Ekran służy do kontroli wszystkich sygnałów DI oraz DO z programu: kontrola poziomu wody w zbiorniku oraz czujników, stanu pracy zaworu oraz pompy, a także aktualnego trybu pracy. Powrót do ekranu głównego następuje po naciśnięciu przycisku P6 [ESC].

Konfiguracja ekranu odbywa się w prosty sposób przy pomocy edytora znaczników tekstowych.

>> Pełny kod programu do pobrania w pliku:

Artykuł Kontrola poziomu wody w zbiorniku na deszczówkę, sterowanie elektrozaworem i automatyczne nawadnianie ogrodu z easyE4 pochodzi z serwisu Elektryka Prąd Nie Tyka - instalacje elektryczne w praktyce.

Precyzyjne oznaczenia to nie luksus – to konieczność!

W każdej instalacji elektrycznej – od prostych modernizacji po złożone systemy przemysłowe – właściwe oznakowanie to klucz do bezpieczeństwa, sprawnej konserwacji i zgodności z przepisami. Dzięki odpowiednim narzędziom możesz:

• zaoszczędzić czas przy montażu i diagnozie,
• zminimalizować błędy i ryzyko pomyłek,
• zwiększyć bezpieczeństwo dla siebie i innych na placu budowy,
• spełnić wymagania norm, polskich i europejskich.

Poznaj nowe centrum identyfikacji elektrycznej firmy Brady

To interaktywna strona stworzona specjalnie z myślą o elektrykach – miejsce, gdzie znajdziesz wszystko, czego potrzebujesz, by etykietować szybko, profesjonalnie i bez wątpliwości. Na stronie czekają na Ciebie m.in.:

• Drukarki etykiet do zastosowań elektrycznych – wytrzymałe, mobilne i gotowe do pracy w każdych warunkach
• Etykiety na przewody, kable i złącza – termokurczliwe, samolaminujące, owijane i inne specjalistyczne rozwiązania
• Narzędzia doboru materiałów – dopasuj idealne etykiety do warunków wewnętrznych, zewnętrznych i przemysłowych
• Wideoporadniki i instrukcje – krok po kroku, jak skutecznie oznaczać i obsługiwać urządzenia Brady
• Trwałość i odporność – przekonaj się, które etykiety wytrzymują oleje, ścieranie, wilgoć, promieniowanie UV czy ekstremalne temperatury

Dlaczego warto postawić na Brady?

Brady to lider w dziedzinie przemysłowej identyfikacji. Ich produkty są:

• Trwałe – etykiety, które nie odklejają się i pozostają czytelne przez lata,
• Nowoczesne – mobilne drukarki z obsługą smartfonów i komputerów,
• Elastyczne – drukuj na miejscu dokładnie to, czego potrzebujesz,
• Zgodne z normami – wspierają Cię w spełnianiu wymogów prawa UE.

Zacznij już teraz i pracuj szybciej, bezpieczniej, lepiej!

Planujesz nową instalację? A może modernizujesz starą? Niezależnie od projektu, centrum identyfikacji Brady pomoże Ci działać skuteczniej i pewniej.

>> Kliknij teraz i odkryj centrum identyfikacji elektrycznej Brady!

Artykuł Oznakowanie elektryczne? Z Brady to proste! Sprawdź nowe centrum online dla elektryków pochodzi z serwisu Elektryka Prąd Nie Tyka - instalacje elektryczne w praktyce.

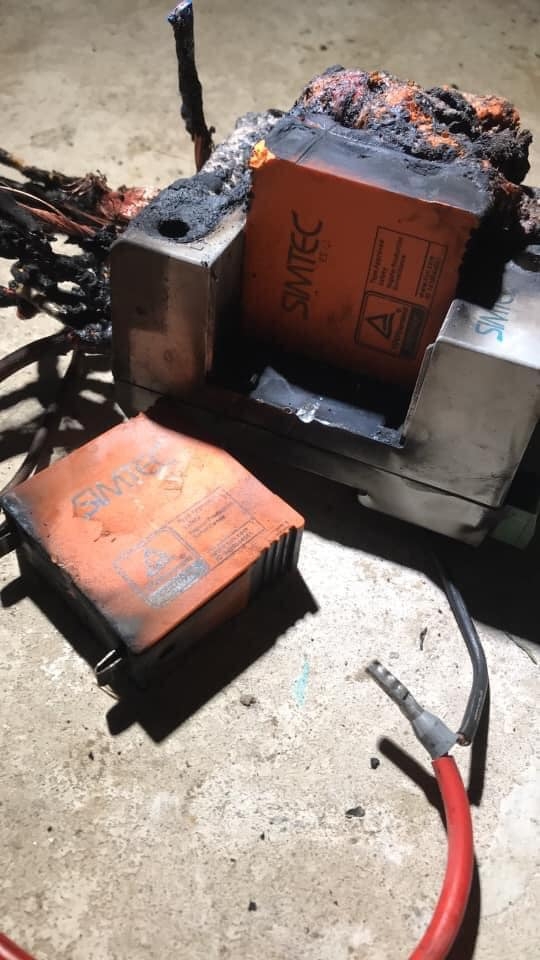

Poprzednio pisałem tu o usterkach w instalacjach i wybuchających ogranicznikach przepięć. Te dwa tematy oraz niniejszy mają ze sobą bardzo dużo wspólnego. Obok wspólnych technicznych mianowników są też wspólne aspekty psychologiczne, takie jak niska cena, ludzie podający się za elektryków oraz pewne powtarzające się mity.

Migające światło tłumaczy się najczęściej albo technologią albo że to źli Chińczycy (nawet gdy ledy pochodzą z Niemiec…), albo “nieczysta” energia elektryczna. Coś w tym jest, bo energia per czas to inaczej moc, tak że mamy tu do czynienia ze złymi mocami

A schodząc już na ziemię: co w takiej sytuacji przeciętnemu Kowalskiemu powie elektryk (czy może raczej osobnik podający się za elektryka)? Że trzeba zamontować “eliminator rozbłysków”… I spróbuj takiego jednego z drugim spytać o przyczynę tego zjawiska – albo nie odpowie, albo z miejsca wymyśli jakieś bzdury, aby nie wyszła na jaw kompletna nieznajomość fachu, w którym próbują zarobić.

Tzw. eliminator rozbłysków to nic innego, jak dzieło marketingowców – cudowny eliksir, który wyleczy twoją instalację z migania ledów. Niedawno na facebookowych grupach dyskusyjnych pewien “elektryk-praktyk” pytał, czemu nadal ledy migają, mimo zamontowania tego ustrojstwa. Czyli klasyka: Kowalski, który do ostatniego grosza chce mieć jak najtaniej i jak najszybciej oraz pseudo-elektryk, który w rzeczywistości kompletnie nie ma zielonego pojęcia co robi, a jak się nie uda, to napisze post na FB z pytaniem “czemu eliminator nic nie eliminuje”? Normalnie ręce opadają.

Wielokrotnie wspominałem, że tacy laicy biorący się za kładzenie instalacji, stwarzają zagrożenie porażeniem i pożarem, ale nie będę kolejny raz opisywać dlaczego tak się dzieje.

Aby wytłumaczyć przyczynę tych problemów trzeba zrozumieć dwie banalne rzeczy. Rzeczy, które dla “praktyków elektryków” są najpewniej zbyt trudne do zrozumienia, skoro ich “praktyka” przeważnie kończy się nieprawidłowym użyciem śrubokręta i zniszczonymi główkami śrub. Mianowicie, czym jest rezystancja elektryczna (opór elektryczny) i czym jest kondensator.

Rezystancja to wartość matematyczna, tak jak ilość cukru. Przewód miedziany nie jest idealnym przewodnikiem, a kawałek plastiku znaleziony na ulicy nie jest idealnym izolatorem. Zawsze jest coś pomiędzy. Rezystancja jest odwrotnością przewodności. Czyli jeśli coś jest dobrym przewodnikiem, to ma małą rezystancję, a jak coś jest dobrym izolatorem, to ma wysoką rezystancję.

Istnieje jeszcze coś takiego jak impedancja, ale nie wdając się w szczegóły, to prawie to samo co rezystancja. Prawie robi wielką różnicę, ale na potrzeby artykułu, wystarczy, że założymy, że to jedno i to samo

No i ta druga rzecz o magicznej nazwie, czyli kondensator. Jak sama nazwa już sugeruje, to coś kondensuje albo innymi słowy magazynuje. No i tu niektórych zaskoczę, bo… tak właśnie jest. Kondensator, to coś co magazynuje energię elektryczną. Podobnie jak bateria czy akumulator, ale ma swoje wady i zalety w stosunku do ogniw chemicznych (jak właśnie baterie, które możemy zakupić na każdym rogu).

Niektórzy już zaczną krzyczeć, że przecież kondensator to ten od eliminowania rozbłysków, a tych co będą tak krzyczeć to konsekwentnie odsyłam do czarownic – na szkolenie ze “złych mocy”. I proszę nie wracać.

Warto zauważyć jak ekstra-super-ultra skomplikowaną rzeczą jest ów kondensator. Chyba nikomu nie muszę tłumaczyć czym jest przewodnik i czym izolator. Mianowicie dwa lub więcej przewodników oddzielonych izolatorem to właśnie kondensator. Nic więcej i nic mniej. Dla zainteresowanych detalami na poziomie fizyki, wspomnę, że kondensator może mieć tylko jedną okładkę, czyli tylko jeden przewodnik i izolator, ale wówczas wartość jego pojemności będzie śmiesznie niska.

Co z jednej strony jest bardzo zabawne, a z drugiej bardzo smutne, to jak nauczyciele w szkołach elektrycznych i elektronicznych uczą czym jest ww. element i uczą różnych mniej lub bardziej skomplikowanych wzorów. Ale jak jakiś uczeń, przyniesie do szkoły kawałek dwużyłowego przewodu na tym i pokaże nauczycielowi zjawiska, które są identyczne jak w kondensatorze, to nauczyciel nagle jest zdziwiony i nie może zrozumieć – czemu tak jest? Wspomniałem przed chwilą, że kondensator to dwa przewodniki oddzielone izolatorem? A czym niby jest przewód dwużyłowy, jeśli nie dwoma przewodnikami oddzielonymi izolatorem?

Oba przewodniki w kondensatorze często nazywa się okładkami. Izolator to inaczej dielektryk. Fabryczne kondensatory zwykle mają inny dielektryk i inny kształt okładek, przez co ich stosunek pojemności do rozmiaru, jest znacznie lepszy niż w kawałku byle przewodu.

Kondensator, podobnie jak akumulator, aby się naładować czy rozładować, to musi płynąć prąd. Bo bez prądu nie będzie napięcia, a bez pałacu, nie będzie pałacu.

Chyba nie będzie niczym odkrywczym, jeśli wspomnę, że w instalacji mamy napięcie (a raczej powinno tam być) i w dodatku przemienne. Przemienne, czyli mamy plusy ujemne i minusy dodatnie – jakoś tak chyba mawiał jeden z naszych prezydentów.

W baterii typu “paluszek”, czy np. w akumulatorze, mamy plus i minus. I to dotyczy prądu stałego. Od około 70-90 lat, w polskiej sieci energetycznej używamy prądu przemiennego, czyli plus zamienia się z minusem miejscami. To tak jakby odwrotnie wsadzić baterię lub zamienić klemy miejscami. Jak ktoś ambitnie da radę zrobić to równo 100 razy na sekundę, to osiągnie częstotliwość sieci. Ale radzę tego nie próbować, bo można spłonąć na stosie.

Już z tyłu głowy słyszę, że krzyczą, że w naszej sieci mamy 50 Hz, a nie 100 Hz. Owszem, 50 Hz, czyli 50 okresów na sekundę. Okres to dwie połówki sinusa – jedna dodatnia i jedna ujemna. Czyli 100 połówek na sekundę.

Skoro już sobie wyjaśniliśmy, że przewody oddzielone izolacją to w zasadzie kondensator, a w sieci od dłuższego czasu mamy prąd przemienny, to co wynika z połączenia tych dwóch?

Jeśli weźmiemy dwa przewody albo jeden dwużyłowy i podłączymy do baterii, to taki kondensator z absurdalnie niską pojemnością, naładuje się szybciej niż w mgnieniu oka. Podczas tego ładowania się, popłynie niewielki prąd. Pojemność (liczona w Faradach) jak wspomniałem jest absurdalnie mała, a rezystancja wewnętrzna baterii niską wartością nie grzeszy, więc z pewnością nie zobaczymy żadnych iskier (jak przy spawaniu albo gdy się Zeus zdenerwuje).

I jeśli po takim eksperymencie, postanowimy zaryzykować życiem i podłączyć baterię odwrotnie, to popłynie w przybliżeniu dwa razy większy prąd. Kondensator wpierw się rozładuje, a następnie naładuje do odwrotnej polaryzacji. Co teraz mają powiedzieć biedne przewody w instalacji, które ktoś tak maltretuje 100 razy na sekundę?

Jeśli ktoś dysponuje miernikiem prądu przemiennego i nastawi go na zakres pomiaru natężenia prądu w mA i połączy szeregowo wraz z jakimś w miarę dłuższym przewodem i źródłem napięcia przemiennego (np. z gniazdka), to miernik wykaże przepływ niewielkiego prądu. Zamiast podłączania przewodu, można wykorzystać istniejącą instalację, czyli odłączyć jeden z przewodów roboczych (fazowy lub neutralny) i przerwę “załatać” miernikiem. Zaznaczam, że mowa tu o amperomierzu, a nie o watomierzu wtyczkowym, który najpewniej nie potrafi zmierzyć tak małego prądu lub wręcz celowo ignoruje, bo jest to składowa mocy biernej.

Wspomniałem już, że praktycznie nie istnieją idealne przewodniki i idealne izolatory. Izolacja w tanich przewodach, często ma bliżej do przewodnika niż izolatora, bo ma małą rezystancję (dużą przewodność jak na izolacją), mniejszą niż mieć powinno. Ot chytry traci dwa razy – w tym konkretnym wypadku dosłownie tak właśnie jest.

Nie będzie chyba zaskoczeniem, jeśli powiem, że ledowe oświetlenie wykorzystuje diody LED. Pomijając ich ciekawą budowę, istotne dla nas jest to, że świecą one przy każdym prądzie. Zarówno słuch jak i wzrok człowieka ma charakter logarytmiczny, czyli w rzeczywistości dwa razy słabsze światło odbieramy jako niewiele słabsze, widząc przy tym niewiele słabiej. Dzięki czemu jesteśmy w stanie słyszeć i widzieć w bardzo szerokim zakresie natężenia ów czynników.

Z drugiej strony żarówki i wiele innych źródeł światła mają pewien próg, przy którym zaczyna to jakkolwiek świecić. W oświetleniu żarowym wykorzystany jest fakt, że każdy metal odpowiednio rozgrzany wytwarza światło. Jeśli odpowiednio mocno rozgrzać, to mamy białe światło, z barwą niemal identyczną jak daje nam słońce. Jeśli ktoś widział lutownicę rozgrzaną do np. 300 stopni Celsjusza, to wie, że to nie świeci. W żarówkach najczęściej jest używany wolfram, który jest metalem bardzo wytrzymałym na ekstremalne temperatury. Prąd przez niego płynący, rozgrzewa go dość ekstremalnie i można np. przeczytać książkę w środku nocy.

Wraz z modą na ledy, zwłaszcza te tanie montowane przez tanich wykonawców instalacji (żeby ich nie nazwać elektrykami – bo większość nie jest), pojawił się ów problem. Wraz z nim częste pytania jak rozwiązać ten problem – a szkoda, że wiele osób nie pomyślało o tym wcześniej przy kładzeniu instalacji…

W łącznikach oświetleniowych dany obwód nie jest zamknięty na stałe i możemy go w dowolnej chwili przerwać. Zawierają one zazwyczaj dwie blaszki i prosty mechanizm, który z pomocą siły człowieka przerywa i zamyka obwód. Te blaszki są bardzo malutkie, więc podczas ich rozłączenia, powstaje kondensator o bardzo bardzo niewielkiej pojemności, przeważnie nie mającej dla nas znaczenia.

Napięcie mierzymy między dwoma punktami, które mają tzw. potencjał elektryczny. W najczęściej spotykanym w Polsce układzie TN, jeśli przerwać przewód fazowy (łącznikiem, ucinaczkami albo np. siekierą), to wszystko po stronie odbiornika, zostanie pozbawione jakiegokolwiek potencjału. Innymi słowy, żyły po stronie żarówki lub innego odbiornika będą mieć ten sam potencjał, czyli teoretycznie dokładnie tą samą ilość wolnych elektronów i jonów.

Co jeśli blisko przewodu za łącznikiem, położymy inne przewody, a najlepiej otulimy je wszystkie razem i zepniemy je w jedną kupę za pomocą trytytki? Magicznie “żarówka LED” zacznie świecić. Czasem pobłyskiwać, jeśli w środku jest kondensator elektrolityczny (służy do tzw. wygładzania napięcia, ale to inny zupełnie temat) oraz niemal jakakolwiek elektronika wspomagająca diody LED, to pojawi się dzielnik napięcia.

Aby nie zanudzać to w prostych słowach: dzielnik napięcia jest jak lekko popuszczony zawór. Z jednej strony jest duże ciśnienie, a z drugiej strony prawie żadne, ale jednak jakaś woda leci. W przypadku żarowych źródeł światła, ten malutki “strumyk” jest zdecydowanie zbyt mały aby choćby się zbliżyć do progu wymaganego do uzyskania widocznego światła. No może za wyjątkiem podczerwieni widocznej w czułej oraz kosztownej kamerze termowizyjnej.

Gdy mamy do czynienia z najtańszymi chińskimi oprawami ledowymi to bardzo często mają one w sobie bardzo proste i wręcz nadmiernie ekonomiczne rozwiązania. Przez co świecą one już przy bardzo bardzo minimalnym napięciu oraz prądzie. Przy tych nieco “mniej chińskich”, prostownik zamienia prąd przemienny na wyprostowany pulsujący, a wspomniany kondensator elektrolityczny wygładza to pulsowanie, bo oddaje zmagazynowaną energię pomiędzy tymi impulsami.

W najprostszym przypadku między kondensatorem elektrolitycznym a diodami jest rezystor. W nieco bardziej wyrafinowanej postaci jest elektronika stabilizująca prąd płynący przez wszystkie diody, zwiększając ich trwałość i często też zmniejsza zmiany natężenia światła w zależności od napięcia z sieci energetycznej.

Elektronika bazująca na półprzewodnikach (do czego de facto zaliczają się niemal wszystkie diody jakie są w użyciu) obok przewidzianego zakresu napięcia od-do, w praktyce funkcjonuje przy mniejszych napięciach rzędu nawet 0.8 V. Procesory zawarte w większości komputerów czy telefonów normalnie pracują przy napięciu około 1 V.

Często nie jest łatwe do przewidzenia zachowanie układów elektronicznych przy znacznie mniejszych napięciach niż te do których zostały zaprojektowane. Po drugiej stronie, diody potrzebują co najmniej 2-3 V aby popłynął jakiś minimalny prąd i zaczęły zauważalnie świecić. Oczywiście przy połączeniu szeregowym, będzie to tyle razy więcej ile jest tak ich połączonych.

Pojemność elektryczna, czyli kondensator powstały z przewodów kładzionych byle jak, powoduje powstanie napięcia i prądu. W ww. ekonomicznych źródłach LED, będzie się on odrobinę świecił. W tym poniekąd mniej ekonomicznym, kondensator elektrolityczny będzie się bardzo powoli ładował, innymi słowy – magazynował energię.

Podczas jego ładowania się napięcie wzrasta. Aż do momentu, kiedy elektronika puści impuls tej energii prosto na ledy, a ktoś może spaść z krzesła podczas nocnej eskapady do toalety.

Z pustego kondensatora Salomon nie zaświeci. Jego rozładowanie trwa mniej więcej ułamek sekundy. Oczy akomodują się do widzenia w ciemności, rozszerzając źrenice. Tym samym każdy błysk jest niczym strzał patelnią w tył głowy.

OK, a co jeśli co pewien czas psują się urządzenia, a ledy włączone robią błyski z jaśniejszym światłem?

Obecnie coraz więcej domowych instalacji elektrycznych jest trójfazowa. Jeśli choćby na ułamek sekundy, połączenie przewodów N zostanie przerwane, to de facto wszystkie urządzenia będą połączone szeregowo i włączone między fazy, gdyż pozostała część N łączy je, ale nie wyrównuje napięcia. Tu również powstaje wspomniany dzielnik impedancyjny – czyli urządzenie o większej mocy dostanie mniejsze napięcie, a to o mniejszej może dosłownie stanąć w ogniu.

Tak więc, nie warto bawić się w pozorne oszczędności i wykonać instalację raz, a dobrze. Unikniemy wówczas błyskania ledów, pożarów, uszkodzonych urządzeń i wielu innych problemów:

Artykuł Migające ledy i wariujące urządzenia pochodzi z serwisu Elektryka Prąd Nie Tyka - instalacje elektryczne w praktyce.
