Słowem wstępu

Dziennik Elektryka prowadzę dla siebie. Chcę aby był to zbiór napotykanych sytuacji podczas wykonywania prac przy instalacjach elektrycznych. Będzie trochę rozważań i przemyśleń wraz z szerszym opisem poruszanych tematów, ale w osobnych wpisach. Będzie też trochę o przyrządach pomiarowych i narzędziach jakie mam lub o tych, których zakup rozważam. Ma być krótko, przystępnie i – tam gdzie to możliwe – z humorem. Niemniej zachęcam do komentowania.

Czas gwiezdny 46069.1
awaria stycznika oświetlenia hali garażowej.
Awarii uległa cewka która odpowiada za załączanie torów prądowych stycznika.
Szybka wymiana i wszystko działa.

Czas gwiezdny 46067.6
Direct Import jednak jest niezawodne.
Zgodnie z obietnicą odebrałem rozlacznik.
Nastepnie został on wymieniony a zasilanie powróciło do mieszkań i węzła ciepła.

Ta awaria podczas prowadzenia testów zadziałania przycisków ppoz była dla mnie bardzo stresująca.
Takie sytuacje mimo że marginalne ale sie zdążają i nie ma na nie absolutnie żadnego wpływu działania człowieka.
Bezradność i świadomość o pozostawieniu 30 mieszkań bez zasilania i ciepła na całą dobę była przytłaczająca.

Aktualizacja
Po rozebraniu uszkodzonego rozłącznika stwierdzam że awarii uległa jedna ze sprężynek blokady naciągu sprężyny co uniemożliwiało załączenie rozlacznika.
Czy można było uniknąć tej awarii? Nie.
Czy był jakikolwiek wpływ czynnika ludzkiego na jej wystąpienie ? Nie.

Czas gwiezdny 46066.5

Awaria wyłącznika, a właściwie rozłącznika głównego podczas testów wyzwalania z przycisków ppoz.

Po wyzwoleniu z przycisku ppoż brak możliwości ponownego załączenia.
Zima, -10°C, 30 mieszkań bez zasilania, również bez ogrzewania i ciepłej wody (węzeł ciepła w budynku)
Piątek 13 budynek 13
Co może pójść nie tak.

Aktualizacja
Po obdzwonieniu całego Trójmiasta i okolic czas realizacji zamówienia na rozłącznik wynosi…tydzień.
Zaprzyjaźniona hurtownia Direct Import jednak jest niezawodna i zapewniła realizację na następny dzień

Czas gwiezdny 46037.4

do tej pory używałem wyłącznie akumulatorowych narzędzi Parkside. Przez przypadek jednak miałem eatpliwą przyjemność użycia tanich narzędzi ręcznych tej marki.
Mówiąc krótko -Porażka!!!
Jeżeli ktoś potrzebuje szczypiec wielofunkcyjnych czy automatu do ściągania izolacji to proszę , NIE KUPUJCIE TEGO GÓWNA!
Dołóżcie kilkadziesiąt złotych i kupcie o wiele lepsze i sprawniejsza narzędzia od Neo. Tak, neo to Topex, ale jest to marka premium od Topexa.
Nawet przy sporadycznym używaniu, czy to w domu czy na małych serwisach narzędzia Neo z pewnością oszczędza nerwów i frustracji w porównaniu do odpowiedników od Parkside.
To chyba pierwszy raz kiedy wypowiadam się negatywnie Parkside – i mam nadzieję że osratni.

Czas gwiezdny 46030.4

Nie mogłem się przełamać do systemowych szuflad systemu pro Qbricka , ogólnie do szuflad systemowych bo dużo miejsca traci się ze względów konstrukcyjnych
Jednak rosnaca ilość dorobek i nakrętek oraz innych drobnych elementów w pewnym sensie zmusiło mnie do zakupu takiego rozwiazania. I nie żałuję.
Jezeli ktoś, tak jak ja, dysponuje bardzo ograniczona ilością miejsca i każdy centymetr jest na wagę złota to do elektronarzędzi się nie nadaje, ale jeżeli ktoś nie ma takich problemów z zasobem miejsca jak ja i może sobie pozwolić aby każde narzędzie miało osobna szufladę, to jest to rozwiązanie również dla niego

Czas gwiezdny 46029.3

od jakiegoś czasu polowałem na odkurzacz Parkside w systemie 20V (to ten najmniejszy) z przeznaczeniem do odkurzania rozdzielnic i klatek schodowych po montażu lamp.
Nie był on mi niezbędny ale to taka zavhciewajka że jak będzie na promo to kupie, no i po roku kupiłem.
Mały lekki i robi robotę, za 30% ceny Boscha.

Czas gwiezdny 46027.1

Po 15 latach wspólnej pracy i przygody nadszedł czas na rozstanie z moją wkrętarką Makity.
Służyła mi dzielnie i niezawodnie i ratowała w wielu sytuacjach.
Jej miejsce już zostało zajęte przez Bosch 18v.
Ciekawi mnie czy on godnie ja zastąpi i dorówna poczciwej Makicie
Makietę , w pełni sprawną, wysyłam do nowego właściciela. Niech i jemu służy tak dzielnie jak mi.
Zmiana została podyktowana wyłącznie ze względu na system baterii i minimalizowanie ilości sprzętów. Gdyby nie to że w stajni znalazł się Bosch 18V to nigdy bym się jej nie pozbył.

Czas gwiezdny 46024.5

Nadszedł czas aby wykonać lepszej jakości przewody do zasilacza oabolatoryjnego.
Zamówiłem więc potrzebne końcówki bananowe i przewody na jbcelektro i zrobiłem sobie lepsze niż były oryginalnie.

Czas gwiezdny 46021.2

Przyszło mi wykonać podłączenie i rozdzielnie do ładowania pojazdów elektrycznych w budynku wielorodzinnym.
Trudność wykonywania tego rodzaju prac to głównie brak miejsca na podłączenie kolejnych aparatów i wykonanie odejścia za licznikiem do nowej gałęzi prowadzącej do hali garaxowej.
Tutaj z pomocą przychodzą złączki na szynę TH TopJob-S od Wago. Świetnie zdają egzamin.

Do wykonania był jeszcze przepust między rozdzielnica administracyjną a tablicą licznikowa

Oraz montaż dodatkowego rozłącznika w części administracyjnej po uzyskaniu niezbędnej zgody.

Czas gwiezdny 46020.1

Kupiłem opalarka Parkside Performance. Kosztowała 119 PLN na Lidl pl
Tydzień później jej cena spadła do 99 pln.
Jest zasilana akumulatorami z serii 20V a więc tymi samymi których używam do lamp roboczych.
Świetnie sprawdza się podczas prac związanych z usuwaniem awarii do grzania termokurczy. Robi robotę a cena była przystepna.
Dodatkowym atutem jest możliwość użycia zimową porą jako “Webasto” dla ubogich, aby przyspieszyć nagrzewanie kabiny – przyspieszyć a nie nagrzać do tropikalnych temperatur.

czas gwiezdny 46010.5

Miło mi się zrobiło że mój wpis został wyróżniony. Kieszeń narzędziowa od Wago. Miło mi się zrobiło że mój wpis został wyróżniony. To taka mała rzecz a cieszy. Sama kieszeń jest mocowana do paska “na stałe” poprzez przewleczenie paska przez szlufke i nie ma możliwości swobodnego jej odpinania. Nie jest to też rozwiązanie systemowe.

Czas gwiezdny 45976.6

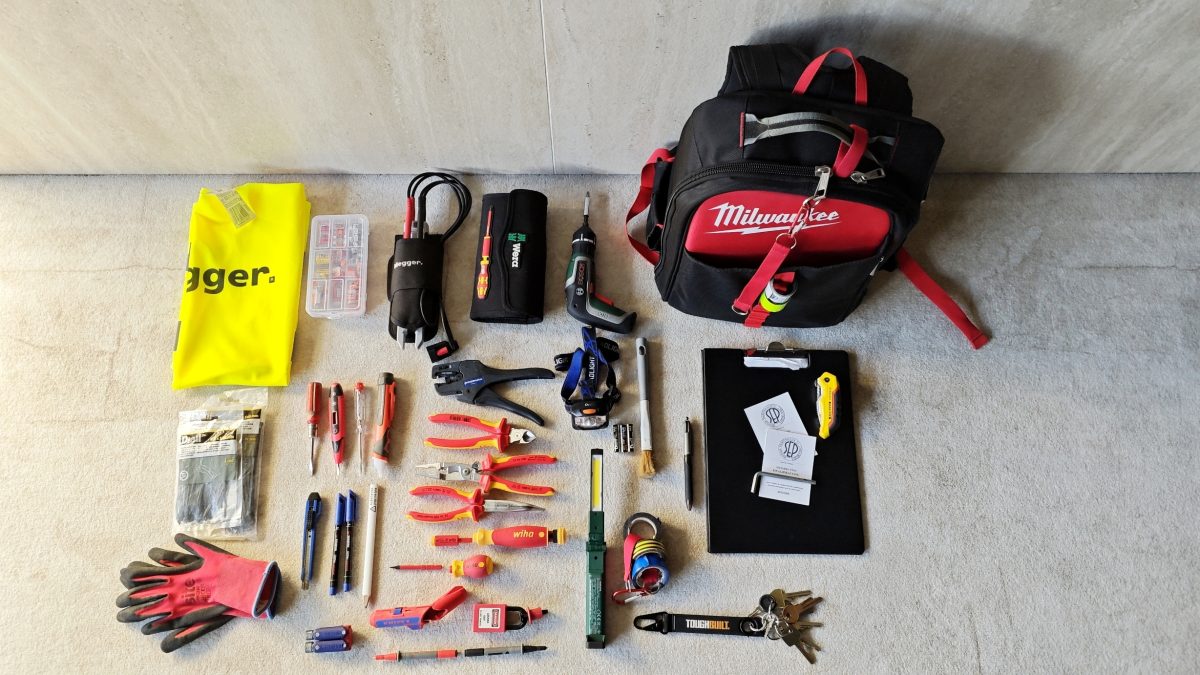

Nawiązując do “Pokaż kotku co masz w środku”
Zestaw First Aid
– kamizelka odblaskowa
– organizer PROSPERPLAST KNOX NO35 na złączki Wago
– wskaźnik dwubiegunowy Megger MET 1000 (czytaj więcej TUTAJ)
– zestaw wkrętaków dynamometrycznych Wera 05135906001
– Bosch IXO VII z przystawką ze sprzęgłem
– automagiczny ściągacz izolacji Pressmaster 4320-0612
– repsy/ zygzygi/ trytki/ tyrtyrki
– rękawice Site SWG240
– wkrętak płaski “drewniak” – do dłubania w tynku
– próbnik napięcia
– wskaźnik napięcia bezdotykowy
– klucz do szaf Knipex 001106V03
– tapeciak wąski NoName
– nóż składany z ostrzem trapezowym STANLEY FATMAX 0-10-825
– cienkopisy permanentne
– ołówek
– boczki Knipex 7006160
– szczypce wygięte Knipex 2626200
– szczypce wielofunkcyjne Knipex 1396200
– ściągacz izolacji Knipex 169501SB
– wkrętak Wiha 45296 z nasadką dynamometryczną 2Nm
– uchwyt do bitów Wiha 41230 (krótka rączka)
– sondy pomiarowe igłowe
– kłódka z blokadą LockOut
– lampka akumulatorowa z magnesem Parkside
– czołówka Diall 100lm
– zestaw 3 zapasowych baterii do czołówki
– pędzel do odkurzania aparatów
– zestaw taśm izolacyjnych (3 kolory)
– zestaw kluczy do pomieszczeń
– długopis 4 kolorowy wraz z podkładką do robienia notatek
– klucz do słupów Rosa
– świadectwa kwalifikacji
A to wszystko upchnięte w plecaku Milwaukee 4932464834

Czas gwiezdny 45975.5
Przy okazji konkursu Wago na stronie Elektrobohatera “pokaż kotku co masz w środku”, innymi słowy “pokaż jakimi narzędziami pracujesz” czas zrobić remanent w zestawie “First Aid”
Zestaw zawiera wyłącznie niezbędne i podstawowe narzędzia.

Czas gwiezdny 45966.3
Po publikacji tego materiału na Fejsbukowej stronie EPNT pojawiło się zainteresowanie rejestratorem, jakiego użyłem do rejestracji parametrów obwodów oświetlenia.
Gdy zacząłem pisać tę treść miało być krótko, ale po około 10 minutach okazało się, że ze względu na obszerność tematu warto będzie poświęcić temu zagadnieniu osobny wpis.
Jak się wyrobię to na stronach EPNT będzie można o tym poczytać w najbliższym czasie.

Czas gwiezdny 45961.5
To się nawet mogło udać… tylko nie działało.
Są takie sytuacje kiedy ciężko zachować powagę, ale też i takie kiedy rozglądam się dookoła w poszukiwaniu “ukrytych” kamer

Czas gwiezdny 45960.4
Analiza poboru mocy obwodów oświetlenia komórek lokatorskich na zlecenie jednej ze wspólnot.
Widoczne anomalie na obwodzie drugim (na czerwono), jednocześnie przy zachowaniu ciągłości poboru w granicach 60W
Biorąc pod uwagę że jest to część wspólna to można zakładać że ktoś podłączył urządzenie na lewo.
Konsekwencje będą wyciągane bez mojego uczestnictwa.
(zarejestrowano ~41 000 rekordów)

Czas gwiezdny 45940.5
W takich sytuacjach tytuł zdjęcia niczym z Indiany Jones’a wydaje się być adekwatny
“W poszukiwaniu zaginionego ochronnego”

Czas gwiezdny 45939.4
… gdy do zacisku na 2,5mm2 w styczniku nie wchodzi 16mm2

Czas gwiezdny 45937.2
Panie… RCD wywala… Ciekawe dlaczego?

Czas gwiezdny 45887.1
AKTUALIZACJA do wpisu 45884.5
Serwis zażyczył sobie 1200 za naprawę.
Jutro przyjdzie wąż więc 1100 zostanie “przydasie”

Czas gwiezdny 45884.5
Urządzenia mają to do siebie że psują się zawsze w piątek po zamknięciu serwisów albo tuż przed swietami.
W moim przypadku , tym razem awaria prywatna.
Awarii uległ elektrozawór (AquaStop) zasilania w wodę zmywarki.
Zmywarka zgłasza brak wody.
Sprawdziłem przyłącze, woda jest.
Do zmywarki jednak nie dochodzi.
Niestety, Siemens elektrozawory zalewa żywicą i staje się on integralna częścią węża.
Po zweryfikowaniu, napięcie jakie podaje zmywarka wynosi ok 12V na zawór, a więc problemem jest sam zawor.
Zamiennik zamówiony za 90 PLN, bo oryginał 400 .
Czekam na dostawę.

Czas gwiezdny 45882.3
Jak zwykle Domitech niezawodny
Zrobili mi dzień.

Czas gwiezdny 45881.2
Od dawna zbieram się aby nagrać kolejną część kursu PE6
Ale zawsze coś.

Czas gwiezdny 45880.1
Oczywiście nie mogło obyć się bez anomalii
Zawór pierwszeństwa na instalację hydrantową zasilany przez wyłącznik RCBO
Z jednej strony nie ma to wpływu na bezpieczeństwo pożarowe, ponieważ zawór “jedynie” zamknie zasilanie wody na budynek przekierowując tym samym całą wodę do instalacji hydrantowej.
Więc mam mieszane wrażenia.

Czas gwiezdny 45879.7
Dobra, raz się żyje.
Zamówiłem poziomice WIHA 42074 z Domitechu
Po wtopie z podrabianym ściągaczem do izolacji Knipex’a postanowiłem nie oszczędzać kilku złotych na kupowaniu najtaniej, tylko wracam do sprawdzonych sprzedawców.
Naprawdę, nie wiem czemu tak się trzęsę kupując (mam nadzieje) dobre i markowe narzędzie, które (mam nadzieje) posłuży mi tyle samo lat co jego poprzednik.
Przewidywana dostawa – w moje uro, więc można potraktować że zrobiłem sobie prezent za stówkę.

Czas gwiezdny 45878.6
Nie mam żadnej poziomicy.
Moja ulubiona 40cm, którą kupiłem ponad 20 lat temu na jedną z pierwszych prac, po ponad 20 latach niestety przestała pracować prawidłowo.
Boję się jednak że już tak dobrej i trwałej poziomki nie dostanę.

Czas gwiezdny 45878.6 UZUPEŁNIENIE
Przewijają mi się poziomice dla elektryka. Nigdy takich nie używałem, ale wyglądają ciekawie
Ceny między producentami nie znacznie się różnią.
Mam jeszcze kupon na Allegro to może zaszaleją.
W sumie to jedno z narzędzi pracy więc nie wiem czy jest sens jakoś specjalnie oszczędzać.

Czas gwiezdny 45877.5
Anomalii ciąg dalszy, jeżeli anomaliami można to określić.
Redundancja dwóch niezależnych obwodów zasilanych kablami z żyłą o przekroju 1,5mm2.
Tym samym niezależność tych obwodów przestała istnieć.
Aby wyłączyć zasilanie w jednym z nich trzeba wyłączyć w obu

Czas gwiezdny 45876.4
W częściach ADM występują różne anomalie.
Zaczynając od obwodu wentylacji, na końcu którego zapomniano zamontować wentylator, aż po używanie przewodu ochronnego do zasilenia oświetlenia. Trzeba pamiętać że PN-HD 308 /S2 ściśle określa kolorystykę i funkcję żył, oraz ich oznaczanie.
Dodatkowo i w rozporządzeniu (Dz.U. 2022 poz. 1225) można przeczytać (§ 183 pkt 1, ppkt 3) o konieczności stosowania przewodu ochronnego w instalacjach odbiorczych i rozdzielczych.

Czas gwiezdny 45875.3
Myślałem że budowniczowie nie są w stanie mnie niczym zaskoczyć…
A jednak…
Łączenie bednarki z kanałem kablowym tyrtyrkami

Czas gwiezdny 45874.2
Wiha dotarła.
Można przyjąć że z uchwytem dynamometrycznym jest to brakujący element “Piąty Element”.

Czas gwiezdny 45873.1
Wiha już w drodze do mnie.

Czas gwiezdny 45872.7
Z okazji posiadanych kuponów rabatowych na Allegro, klepnąłem wkrętak Wiha 45296.
Ma magazynek na buty, jest izolowany, mniejszy i tańszy od Wiha 41234.
Zestaw dynamometrycznej Wery jest znacznie większy a co za tym idzie i bogatszy.
Nie zawsze jednak jest mi on potrzebny, a niekiedy muszę go skompletować i zabierać tylko 2-3 klingi. A to mnie irytuje. Więc takim zastępstwem dla posiadanego zestawu będzie Wiha. Nigdy nie używałem wkrętaków z magazynkiem więc nawet jestem ciekawy czy zda egzamin.
Ale gdyby nie kupony to raczej bym się nie zdecydował na jego zakup bo nie jest on mi niezbędny. Ot, chęć posiadania alternatywy dla dużego zestawu.
Mam jeszcze 10letni zestaw Haupy Vario (bez dynamometrycznego uchwytu)
Ale 10 lat temu kupiłem po kilkanaście złotych zapas najczęściej używanych klingi po kilkanaście złotych, bo już wtedy wiedziałem że bity w tych klingach pękają, wyrabiają się stosunkowo szybko, i trzeba je dość często wymieniać. Od czasu kiedy mam dynamometryczną Were nie wiem jak mogłem bez niej żyć. Jakość jest nieporównywalna. To też mnie trochę zniechęciło do Haupy, choć jej prasek nadal używam.

Czas gwiezdny 45871.6
Rozmawiałem z Megger’em, okazało się że został wprowadzony CertSuite w wersji Lite który jest darmowy dla użytkowników mierników tej marki.
Oczywiście jest zdecydowanie bardziej okrojony, ale pozwala na wykonanie protokołu z pomiarów w mieszkaniówce.
Poprawek językowych będzie sporo, ale przynajmniej jest już jakiś punkt startowy.

Czas gwiezdny 45971.6 UZUPEŁNIENIE
Allegro dało mi 4 kupony na 15 zeta za aktywowanie Allegro Pay
Nie pozostaje mi nic innego jak zrobić jakieś drobne zakupy w ramach kontynuowania odnowienia parku narzędziowego.

Czas gwiezdny 45870.5
Przyszły zamówione i oczekiwane narzędzia z Domitechu.
Nie mam uwag ani do sprzedawcy ani do samych narzędzi.
Takiego zestawu nie kupuje się codziennie, więc było warto.

Czas gwiezdny 45870.5 UZUPEŁNIENIE
Po krótkiej zabawie na blacie w kuchni, między makaronem a sosem do spaghetti, mogę już powiedzieć jakie jest moje pierwsze wrażenie.
Szczypce wygięte 200mm są krótsze od wcześniej używanych Haupy, nie znacznie bo o 10mm.
Nie wpływa to negatywnie na ich używanie.
Jednak w moim plecaku Milwaukee każdy zaoszczędzony centymetr ma znaczenie
Szczypce wielofunkcyjne (zwane kombinerkami) zamówiłem droższe o kilka złotych ale ze sprężyną i blokadą.
Niepotrzebnie.
Do sprężyny trzeba się przyzwyczaić , a jeżeli mi się to nie uda to ją usunę.
Nożyce do kabli 165mm, cięcie jest czyste i nie powoduje deformowania żył w miejscu cięcia w przeciwieństwie do boczków. Do prac serwisowych i codziennych raczej nie będę ich nosił, ale na montażu będą niezastąpione.
Boczki 160mm, wymiar idealny. Zastąpią 1:1 używane wcześniej boczki Haupy.
Wszystkie te narzędzia świetnie leżą w dłoni, lepiej od wcześniej używanej Haupy. Niewiadomą pozostaje czy ich trwałość będzie porównywalna ze względu na różnicę w ich latach produkcji, a jak wiemy dawniej większą uwagę przywiązywano do trwałości.

Czas gwiezdny 45869.4
Dostałem do zaopiniowania kolejny protokół z patopomiarow.
Autor tego dzieła literackiego z gatunku Scince Fiction, z naciskiem na drugi człon nazwy gatunku, dokonał w nich rzeczy niewykonalnych.
Pofatygowałem się więc na dach i do rozdzielnic elektrycznych obiektu dla którego owe dzieło literackie zostało popełnione i….
…Tak wyglądają złącza kontrolne instalacji odgromowej po pomiarach
Więc śpieszmy się doceniać złącza kontrolne po pomiarach – tak szybko zarastają.

Czas gwiezdny 45869.4 UZUPEŁNIENIE
Po wieczornym spotkaniu z wykonawcą i odczytaniu trzy kartkowej listy uwag wraz z uzasadnieniem , wykonawca podjął decyzję że nie podejmie się prawidłowego wykonania prac i zwróci w całości swoje wynagrodzenie. Szkoda! Zamiast się dokształcać i skorzystać z zaproponowanego przeze mnie szkolenia i wykonania zleconej pracy prawidłowo, po prostu zrezygnował. Najwidoczniej Patopomiary za grosze są bardziej lukratywne od prawidłowo przeprowadzonych prac kontrolno-pomiarowych za uczciwe wynagrodzenie.

Czas gwiezdny 45868.3
Przyszedł czas na wymianę drobnych narzędzi. W pewnym sensie “modernizacja parku maszynowego”
Jako że przeważnie narzędzia kupuje na lata po dość skrupulatnym wywiadzie, wyborów padł na Knipex.
Wiha podobno zaczęła kuleć z jakością, Milwaukee jakoś tak nie ma wszystkiego,
A na Haupe mam focha, do tego podzielone opinie na ten temat że “to już nie jest ta sama jakość co 10-15 lat temu.
Oczywiście jako że jestem czynny zawodowo to mam podstawowe wymagania
Długość 160-165mm boczki i przecinaki
Do 200 mm pozostałe
Oczywiście VDE.
Czy warto wydać tyle kasy?
Myślę że tak.
Przyjemniej i spokojniej pracuje się porządnym sprzętem.

Zaszalałem

Czas gwiezdny 45868.3 UZUPEŁNIENIE
ściągacz do kabli płaskich od Knipex 16 64 125 SB okazał się być kiepskiej jakości plastikowym gównem (nie ma to związku z ostatnim zamówieniem z Domitechu).

Czas gwiezdny 45865.7
Tak sobie biegam od czasu do czasu po branżowych grupach dyskusyjnych, zaglądam w komentarze do postów i nachodzi mnie pewna refleksja.
Jak tępym trzeba być aby na branżowych grupach dyskusyjnych pytania od osób często nie mających odpowiednich kwalifikacji i wiedzy, a chcących się czegoś dowiedzieć , komentować w stylu “wezwij elektryka”, “ty się nie znasz” itp.
Nie szkoda klawiatury na takie odpowiedzi?
Inna sprawa że reakcja nawet negatywna, podbija zasięg.

Czas gwiezdny 45864.6
Dzisiejszy dzień minął w świecie sprzętu AGD.
Zabawne…
Z niewiadomych przyczyn ludzie uważają że jak jesteś elektrykiem to umiesz naprawić lodówkę, zmywarkę, piekarnik, …PlayStation 4 …

Czas gwiezdny 45862.4
Dotarła przedostatnia skrzynka Qbricka
Można powiedzieć że transfer z różnych skrzynek na system pro został zakończony.
Pozostają do zrobienia jakieś drobne modyfikacje i personalizacja.

Czas gwiezdny 45860.2
Wymiana źródeł światła w korytarzach piwnic obiektów wielorodzinnych.
Porównanie tradycyjnych źródeł światła z LED 20W (A65)

W trakcie wymiany,w dalszej części korytarza źródła tradycyjne 60W

Po wymianie na LED 20W

Czas gwiezdny 45859.1
Przez sprawy zdrowotne związane z plecami, jestem daleko w dupie z robotą.
Ale powoli zaczynam wszystko prostować.

Czas gwiezdny 45858.7
Przenoszę programy na nowy komputer.
Przenosiny PE6 to dramat.
Ratuje mnie dodatkowa licencja na pendrive
Z GstarCad jakoś sobie poradziłem. Żonglerka licencja żeby odczytać ustawienia poszczególnych elementów.
Ale chyba mam już komplet.
Stery do drukarek bez kabla też się udało.

Czas gwiezdny 45856.5
Zamówiłem brakującą skrzynkę Qbricka, ale jak zwykle ostatnio InPost dostarczył w złe miejsce. Zamówiłem kolejną, tamta wróci do nadawcy.

Czas gwiezdny 45855.4
Do toolboxa weszła i pilarka z akumulatorem i ładowarką oraz wyrzynarka sieciową.
Jestem zadowolony.
Ściągacz do izolacji z kabli płaskich okazał się być gównem!
Poległ na testach na ydyp 3×1.5.
Poległ to znaczy pękł zawias, stępiły się noże.

Czas gwiezdny 45854.3
Przyszedł głośnik BT od Xiaomi z przeznaczeniem do pracy – ip67
I ściągacz Knipex do kabli płaskich typu YDYp
Przyszła też dokupiona skrzynka Toolbox do systemu Pro
Jutro pewnie będę przekładał kolejne narzędzia. Muszę do niej upchnąć pilarkę akumulatorową i mam nadzieję że coś jeszcze wejdzie.

Czas gwiezdny 45853.2
Przygotowuje się do kontroli stanu technicznego instalacji na jednym z osiedli. Osiedle bardzo usterkowe a więc spodziewam się różnych sztuczek .

Czas gwiezdny 45852.1
dotarły dzisiaj zamówione w L-boxx mini Od Mistamy
Po drobnej rzeźbie już wiem że do toolbox pro od Qbricka wejdzie 5 segregatorów. L-boxx mini.
Co bardzo istotne dla mnie, to że nie tracę funkcjonalności L-boxx mini a jednocześnie mogę transportować w Toolboxie Pro od Qbricka.
Swoją drogą L-boxx jest szczelniejszy od multi organizerów Qbricka.
Oba systemy mają swoje wady i zalety, ale staram się importować tylko zalety.
Czemu nie organizery multi od Qbricka?
Bo mają luzy na klapie a L-boxx jest szczelny.
Lboxx ma słabe zawiasy od klapy a zawiasy Qbricka to normalne pełnowartościowe zawiasy.
L-boxx kosztuje 16 PLN, Qbrick 23 pln
W Qbricku jest lepszy układ przegród, lepszy znaczy bardziej dla mnie odpowiedni.
L-boxx mini można spiąć ze sobą, Qbrick wyłącznie indywidualnie.
Będę musiał znaleźć drukarza 3D który zrobi dla mnie przegrody do Lboxxa.

Czas gwiezdny 45852.1 UZUPEŁNIENIE
Przydałby się extender z klapą do box 130 od Qbricka

Czas gwiezdny 45851.7
Kolejny błąd w MPI540 polegający na wycinaniu wszystkich separacyjnych znaków przy kopiowaniu z miernika na kartę SD.
Na poniższym przykładzie nie ma znaczenia czy będzie to 1_014, 10_14, czy przykładowe 101_4
I tak nie dojdziesz który jest który a co najlepsze miernik zapyta czy nadpisać istniejący plik > facepalm
Soft z 13.08.2024
Niestety , ichniejszy prawnik skutecznie uniemożliwił mi zgłaszanie problemów z ichniejszym shitem (mam to na piśmie). a nie mam przyjemności drukowania i zapieprzania na PP aby nadać to do ichniejszego prawnika, który i tak nie będzie wiedział co z tym gównem zrobić .
Ichniejsze wynalazki i tak mnie już kosztowały zbyt wiele nerwów i pieniędzy. Oraz poniesionych strat.
Więc stwierdzam że lepiej publikować znaleziska niż prosić o naprawę.
Niech świat wie XD

Czas gwiezdny 45845.1
Jako że jeden dysk był tylko do testów to zamówiłem obudowę do Pi oraz dodatkowe pendrive 128GB ze względu na najlepszy stosunek jakości do ceny.
W ten sposób uzyskam 0,5 TB przestrzeni dyskowej w sieci.
Więcej nie potrzebuję, bo po co?
Na dyskach będzie przechowywana głównie dokumentacja, licencje do oprogramowania oraz instalki do programów których używam.
Choć Pi2 wzbudziło moją sympatię, mimo problemów z Sambą to zacząłem się zastanawiać nad zakupem Pi 5 które jest szybsze i daje więcej możliwości rozbudowy przy bardzo małym poborze energii elektrycznej.
Na potrzeby NAS z pewnością zostanę przy 10 letnim Pi 2, ale nie wykluczam możliwości przesiadki na Pi 5 w przyszłości.

Czas gwiezdny 45844.7
Wpadło mi w ręce stare Rasberry Pi 2 v.B.
Plan jest taki aby podłączyć pendrive i odpalić na nim NAS.
Zainstalowałem pełną wersję Debiana i zaczynam konfigurację
Mimo szczerych chęci Windows nie widzi Pi
Całą konfiogurację robiłem uruchamiając Pi jako desktop, ale to był słaby pomysł.
Putty wróciło do łask, łączę się z Pi przez SSH.
Gdy już się udało połączyć z Pi po sieci to okazało się że nie mam uprawnień do zapisywania.

Czas gwiezdny 45844.7 UZUPEŁNIENIE
Nie można nadać uprawnień do zapisywania bezpośrednio na dysku flash.
Problemem okazał się format plików (najpierw NTFS a następnie FAT)
Poszedł format na ext3. Uprawnienia można zmienić dla plików i katalogów na dysku, jednak nie dla samego dysku.- tak jakby ustawienia dostępu były permanentne.

Zapis musi odbywać się w katalogu który ma uprawnienia.
Uprawnienia bezpośrednio do dysku są nadrzędne i w żaden sposób nie da się ich zmienić.
To sprawia że po zamontowaniu dysku w Windows widzimy dysk zawierający katalog. Brzydko to wygląda.
Obszedłem to montując utworzony wcześniej katalog z nadanymi odpowiednimi uprawnieniami jako path dysku. Działa!

Czas gwiezdny 45842.5
Prototypów ciąg dalszy, a więc klucze i nasadki w segregatorze Pro 200.
Uchwyty na nasadki są gotowe, muszę wykombinować coś dla kluczy płaskich.
Na razie prototypowo w piance, ale średnio podoba mi się takie rozwiązanie.

Czas gwiezdny 45841.4
W końcu znalazłem chwilę aby ukończyć uchwyt do wierteł.
Wszystko jest w pełni demontowalne bez ingerencji w konstrukcję samej skrzynki
Dzięki temu zaoszczędziłem ponad centymetr miejsca na całej długości skrzynki.

Czas gwiezdny 45838.1
Uchwyty do wierteł gotowe i czekają na montaż w toolboxie

Czas gwiezdny 45837.7
Przygotowuje kolejną partię uchwytów do wierteł. Zdecydowałem że zapełnię cały kątownik, najwyżej jakieś uchwyty pozostaną niezagospodarowane. Ułatwi mi to też obróbkę.

Czas gwiezdny 45836.6
Konstrukcja skrzynki z kluczami i nasadkami w trakcie przygotowania.
Brakuje mi kilku rzeczy więc nie wiem czy dzisiaj skończę.

Czas gwiezdny 45836.6 UZUPEŁNIENIE
Powoli zaczyna to wyglądać
Gniazda będą w zamyśle wysuwane, więc w pełni demontowane.
Środkowa przestrzeń planuje wykorzystać do kluczy płaskich, prawdopodobnie w pionie.

Czas gwiezdny  45835.5
Przyszły uchwyty do nasadek ¼” z Ali więc zaczynam ogarniać bałagan z kluczami.

Czas gwiezdny  45834.4
Przyszły kątowniki PCV , więc zaczynam budować uchwyty na wiertła , głównie SDS

Czas gwiezdny 45831.1
Przyszedł zamówiony Peg Board – nie pasuje mi do segregatora 200 Pro
Być może wykorzystam do innego projektu. Na razie idzie do poczekalni.

Czas gwiezdny 45831.1 UZUPEŁNIENIE
Czekam na przesyłkę z Ali z uchwytami do nasadek

Czas gwiezdny 45829.6
Na YT przewinęła mi się rolka z PegBoardem montowanym do skrzynki.
Niestety, pochodzenie ruskie. Jak zapłacisz to nie wiadomo jaka niespodziankę znajdziesz w przesyłce.
Znalazłem i zamówiłem podobne na Conrad.pl
https://www.conrad.pl/pl/p/tablica-narzedziowa-zestaw-1553641-d-x-s-x-w-280-x-195-x-12-mm-1553641.html
Będę mógł ogarnąć nasadki i bitu w organizerze, może nawet klucze płaskie się uda

Czas gwiezdny 45828.5
Prototyp mocowan wierteł w piance jest spoko, ale zajmuje za dużo miejsca.
Bagnet SDS ma średnicę 10mm.
Rurka DN-10 mm N-1mm nadaje się idealnie, po przycięciu na odcinki 50mm.
Rurki kleje Patex Contact.
Wymiary rurek
D – średnica zewnętrzna
N – grubość ścianki
DN- średnica wewnętrzna.

Czas gwiezdny 45827.4
Prototyp mocowania wierteł w skrzynce toolbox pro

Cyk i skrzynka do pełna

Czas gwiezdny 45824.1
Na grupie EPNT pojawiło się DIY z uchwytem na narzędzi zakładanym na szynę TH przy składaniu rozdzielnicy. A gdyby tak zrobić coś uniwersalnego – qbrick Pro, drabina, rozdzielnica?

Czas gwiezdny 45823.7
Wkurzyłem się
Zjeżdżając z krawężnika mój set tak się przechylił niczym krzywa wierza w Pizie, że wylądował w całości na ulicy.
Nikomu nic się nie stało, skrzynki też całe.
Tym samym potwierdzam ich wytrzymałość.
Nie mniej potrzebny będzie jednak patent do przytrzymania skrzynek na wózku.

Czas gwiezdny 45822.6
Chciałem zmienić system organizerow z L-boxx Mini na Qbrick Pro Multi
Zostanę jednak przy L-boxx ze względu na jakość wykonania.
L-boxx domyka się szczelnie i nic się między przegródkami nie przedostaje.
Pro Multi, jak się okazuje, nie jest tak całkiem Pro. Wieko nie dochodzi na równo do przegród. Między wieczkiem a przegródkami tworzy się szpara około 1-2mm.
Wymiary samych segregatorów są do siebie zbliżone.
Cena Pro Multi – około 22 PLN
Cena L-boxx – około 17
Zostaję przy L-boxx mini.

Czas gwiezdny 45822.6 UZUPEŁNIENIE
Żaden z organizerow nie wchodzi na płasko do skrzyni.
Ani Qbrick Pro Multi, ani L-boxx Mini
Zostaję przy L-boxx Mini

Czas gwiezdny 45815.6
Nikt z Qbricka nie wpadł na pomysł przegród o połowę niższych więc trzeba samemu zbudować.
Tniemy duża przegrodę na pół a obcięte krawędzie zabezpieczamy uszczelka krawędziowa 1-4mm

Czas gwiezdny 45814.5
Zrobiłem listwę na szybko złączach Qbricka
Działa
Trzymam się zasady że wszystko musi być demontowane.
Zastosowałem płaskownik ameliniowy zakupiony kilka dni wcześniej w Castoramie za kilkanaście złotych.
Dlaczego nie szynę TH?
A no dlatego że na płaskownik mogę zapiąć miarę, i inne zeczy które są przeznaczone do noszenia na pasku ale nie całkiem jest to wygodne.
Szyna TH przeważnie ma wymiar 7.5mm całkowitej grubości, co komplikuje sprawę.
Płaskownik jest bardziej uniwersalny

Czas gwiezdny 45813.4
Założeniem wymiany skrzynek jest też aby zastąpiły one 1:1 już posiadane, które z pewnością oddam lub sprzedam. Mam bardzo ograniczone możliwości magazynowe.

Czas gwiezdny  45813.4 UZUPEŁNIENIE
Muszę pomyśleć nad ogarnięciem skrzynki z kluczami.
Obecnie odległości międzycząsteczkowe są zbyt rozległe.

Czas gwiezdny 45812.3
Brakuje mi szyny/listwy na bok skrzynki
Na miarę zwijana, na aparaty elektryczne (listwa jako element pomocniczy)
Cisnę po robocie do Casto i kupuje płaski profil ameliniowy 4x40x1000mm.
Amelinium jest łatwe w obróbce dzięki czemu mam możliwość obróbki bez posiadania wyposażonego w narzędzia garażu.

Czas gwiezdny 45811.2
Do skrzynek zamówiłem zestaw uchwytów szybkiego montażu.
Do którego bezpośrednio przy kręciłem uchwyty od Toughbuilt
Teraz sakwy jeżdżą na skrzynkach, a jak potrzebuję to zwyczajnie na klik przekładam je na pas.

Czas gwiezdny 45810.1
Zaczynam przenosić narzędzia z różnych systemów do skrzynek Pro
Jest trochę kombinacji, ale to działa.
Lampy Parksajda też znalazły swoje miejsce.
Naprawdę, nie rozumiem dlaczego Lidl nie sprzedaje takich zestawów.

Czas gwiezdny 45810.1 UZUPELNIENIE
Do tych małych kieszeni idealnie wchodzą Aku Smart 20V 4Ah.

Dzień 13
Jak przystało na fana serii Startrek, dni zacznę oznaczać czasem gwiezdnym.
A więc ….
Czas gwiezdny 45809.7

Dzień 12
Po przemyśleniu i wnikliwej analizie postanawiam pójść w system Qbrick Pro i ujednolicić skrzynki co ograniczy do minimum możliwość że coś spadnie z wózka.

Dzień 11
Nadal się wkurzam przy transporcie bo nadal z wózka spadają rzeczy, a do tego doszły zakupione sakwy
Na robocie już nie robię pełnego kardio bo odpadło latanie po drabinie i schylanie się po narzędzia które trzymam w sakwach na pasie.
Plecy przestają boleć.

Dzień 10
Odkrywam sakwy Toughbuilt z serii TB-CT
Clip Tech jest szybko złączem, a więc mogę odczepić od paska i położyć obok – nie lubię jak mi coś ciąży.
Zamówienie z Ali przychodzi dość szybko (około tydzień) a zestaw
TB-CT-34
TB-CT-20L
TB-CT-33P
TB-CT-42
Dodatkowe złączki TB-CT-150
Brelok do kluczy TB-54S2-C
Przychodzi oryginalny, mimo że kosztował około 40-60% (w zależności od modelu) mniej niż w renomowanym sklepie w PL

Dzień 9
Zaczynam się wkurzac bo muszę latać między drabina a podłoga aby coś sięgnąć. Robię kardio , ale kosztem bolących pleców

Dzień 8
Lampy robią robotę Śmieszki że parksajd że gówno bardzo szybko się skończyły.
Transportowane są w skrzynce wraz ze środkami, płaskownikami i całym innym przydasie, a zakładane tylko w razie potrzeby.
No i są tam gdzie narzędzia, a tam gdzie narzędzia jestem i ja. Więc dobrze wyszło.

Dzien 7
Aby zminimalizować ilość zeczy które spadają z wózka postanowiłem pozbyć się stojaka do lamp i lampy przytwierdzić do wózka ale w sposób demontowały

Dzień 6
Nadal wożę wszystko na kupię bo nic nie jest systemowe, nadal czasem coś spadnie, nadal się wkurzam.

Dzień 5
Po wnikliwej analizie kupiłem lampy Parkside…. I zwykle Aku 4Ah
Lampy na tych Aku przy wystarczających 1000 lm (50% mocy) mają wydajność większą o 80 min niż deklaruje producent (9:40 ze spodziewanych 8:20)
Dwie lampy Parkside z dwoma Aku 4Ah kosztowały tyle co sama jedna lampa Bosch

Dzień 4
Wkurzyłem się bo trafiłem na obiekt gdzie w ogóle nie ma prądu. Postanowiłem kupić oświetlenie akumulatorowe.
Namawiali mnie na Bosch ,bo taki system bateryjny posiadam, i zajebiście podobno świeci.

Dzień 3
Tam gdzie pracuje przeważnie nie ma prądu.
Muszę rozciągać przedłużacz aby zasilić oświetlenie i elektronarzędzia

Dzień 2
Teraz wożę wszystkie narzędzia na jednej kopie, z różnymi skrzynkami na wózku.
Z tej kupy z wózku czasem coś spada, zaczynam się irytować

Dzień 1
Wkurzyło mnie noszenie narzędzi w ręce.
Po wnikliwej analizie zakupiłem wózek Stanley 3 w 1 (transformer)

DZIEŃ ZERO – WSTĘP
Dziennik elektryka zaczynam prowadzić dla siebie. Ale z czasem stwierdziłem że może ktoś skorzysta na moich doświadczeniach

Artykuł Dziennik Elektryka pochodzi z serwisu Elektryka Prąd Nie Tyka - instalacje elektryczne w praktyce.

W rozdzielnicy PV wykonawca zapomniał podłączyć N z kabla zasilającego… A zamiast złączek MC4 zastosował wszędzie zwykłe kostki w takich puszkach:

Falowniki działały tylko przez to iż podłączone było PE. Brak tulejek na linkach:

A żeby było śmieszniej to fotowiltaika postawiona na gruncie pod linią SN, ale nikt nie wie czy Tauron wydał na to zgodę

Klient miał szczęście, że zlecił pomiary koledze Patrykowi zanim doszło tam do pożaru.

Źródło: Eltech Patryk Łukaszczyk

Artykuł Reklamacja instalacji fotowoltaicznej pochodzi z serwisu Elektryka Prąd Nie Tyka - instalacje elektryczne w praktyce.

Rozwiń swoją działalność w obszarze elektromobilności. Poznaj nowoczesne stacje ładowania DC marki Voltowa.

Firma Coral zaprasza elektryków i właścicieli firm instalacyjnych na specjalistyczne szkolenie poświęcone pojazdom elektrycznym (EV) oraz stacjom ładowania marki Voltowa.

To unikalna okazja, aby zdobyć kompleksową wiedzę na temat elektromobilności i poznać najnowsze technologie z tego dynamicznie rozwijającego się sektora.

Program szkolenia:

1. Prognoza rozwoju branży EV.

2. Samochód elektryczny – za i przeciw.

3. Zasięg i ładowanie samochodów elektrycznych (lato, zima, samochód zimny i na trasie).

4. Planowanie długiej trasy samochodem elektrycznym.

5. Prezentacja szybkości ładowania stacji DC o mocy 240 kW.

6. Rodzaje baterii w samochodach elektrycznych 400V i 800V oraz dobór kabla do stacji ładowania.

7. Zasada działania balansowania (zarządzania) mocą stacji w przypadkach:

• samochód – samochód (ładowanie z jednej stacji),
• stacja ładowania – budynek (zasilanie z tego samego przyłącza z deficytem mocy),
• stacja ładowania – stacja ładowania.

8. Omówienie możliwości i typoszeregu stacji ładowania DC Voltowa.

9. Budowa i funkcjonalność stacji ładowania DC Voltowa.

10. Serwis, diagnostyka i możliwości zdalnego zarządzania stacjami DC Voltowa.

11. Montaż i uruchomienie stacji ładowania.

12. Pomiary stacji ładowania.

13. Dokumentacja i odbiór UDT (omówienie przykładowej dokumentacji).

14. Rozliczanie płatności na publicznych stacjach ładowania na przykładzie wybranego operatora.

15. Sposoby uruchomienia publicznej stacji ładowania – karta RFiD, karta płatnicza, aplikacja, QR kod, plug & charge.

16. Omówienie wymagań formalno-prawnych oraz czynników cenotwórczych w przypadku stacji ładowania prywatnych oraz publicznych.

17. Wycena budowy stacji ładowania prywatnej i publicznej.

Jednodniowe szkolenie odbędzie się już we wtorek 15 maja 2025 w siedzibie firmy Coral: https://maps.app.goo.gl/HqEqht72RDiGxA9D7

Koszt udziału w szkoleniu to 500 zł brutto – całkowity zwrot tej kwoty możliwy już przy pierwszym zamówieniu.

Zgłoszenia udziału przyjmowane są pod adresem e-mail: voltowa@coral.com.pl

Masz pytania?
Skontaktuj się bezpośrednio z organizatorem szkolenia pod numerem tel. +48 605 911 128

Artykuł Szkolenie dla instalatorów stacji EV: Wycena, montaż, pomiary i odbiór UDT stacji ładowania DC pochodzi z serwisu Elektryka Prąd Nie Tyka - instalacje elektryczne w praktyce.

Do naprawy będzie Ci niezbędny zestaw specjalistycznych narzędzi takich jak opalarka, wkrętak torx T9, wkrętak krzyżowy PZ/S1, wkrętak płaski i długie szczypce (opcjonalnie), konkretna wtyczka – PCE 0521-SR, tapeciak (którego brak na poniższym zdjęciu) oraz multimetr (AVO 415) do ewentualnej diagnostyki przed rozkręceniem obudowy.

Warto też zapoznać się z samym schematem, choć nie jest to wymagane

Jak widzisz sam adapter nie jest bardzo skomplikowany, zarówno pod względem konstrukcyjnym jak i pod względem działania.

Przybliżę Ci kilka informacji, które mogą być Ci pomocne w identyfikacji usterki.

Styki pomocnicze WS03 (poniżej oznaczone od 1 do 5) mają średnicę fi 1.2 / 2 mm (wew/zew). W większości multimetrów są na wyposażeniu sondy tej średnicy i wystarczającej długości aby dosięgnąć styku.

1-puste

2-3 adres adaptera, to dzięki niemu miernik wie że został podłączony adapter tego typu i wynosi w przypadku WS03 15 kOmów.

4-5 styki komunikacyjne, dla których wartość wynosi:

• ~5 kOmow przy braku wciśniętego przycisku
• ~2.6 kOmow dla przycisku START
• ~1.3 kOmow dla przycisku ENTER

L, PE, N – Styki bananowe fi 4 mm są całkowicie izolowane od sterowania.

1. Najczęstszą usterką pojawiającą się w tym adapterze są pękające i odpadające blaszki od styku ochronnego znajdujące się wewnątrz otworu wtyczki schuko.

Dla porównania, znając tą usterkę od dawna używam samorobnej przejściówki do tego adaptera na wtyk kątowy.

Oszczędza ona sam adapter i ułatwia podłączenie do gniazd w zakamarkach. Jednocześnie zachowując pełną funkcjonalność adaptera – wytrzymał już kilkadziesiąt tysięcy pomiarów, gdzie sam adapter wytrzymuje od kilku do kilkunastu tysięcy gniazd.

Usterka ta, jeżeli już wystąpiła, objawia się brakiem lub słabym stykiem ochronnym i wyświetlaniem przez miernik komunikatu “PE!”. Można ją w bardzo łatwy sposób naprawić. A co ważne, przy niskim nakładzie środków finansowych.

Aby rozebrać rękojeść adaptera należy podgrzać przylepiec, na którym są oznaczenia przycisków START i ENTER. Należy robić to z wyczuciem i z pewnej odległości, od czasu do czasu próbując delikatnie podważyć płaskim wkrętakiem (lub tapeciakiem). Jak już zacznie się odklejać to proponuję użyć długich szczypiec i delikatnie odklejać trzymając przylepiec szczypcami – ze względu na temperaturę nagrzanego elementu.

Tutaj drobna uwaga, jeżeli klej osiągnie odpowiednią temperaturę to nie ostygnie on w kilka sekund. Możemy więc spokojnie odłożyć opalarkę i złapać za podgrzany element. Sugeruję tu wyposażyć rękę, którą będziemy chwytać, w rękawice aby się zwyczajnie nie poparzyć (taka kuchenna w zupełności wystarczy).

Po odklejeniu przylepców ukażą się cztery otwory, w których są śruby torx T9, którymi cała konstrukcja jest skręcona. Śruby są 4, po dwie z każdej strony rękojeści.

Po odkręceniu wszystkich czterech śrub możemy zdjąć obudowę.

Po jej zdjęciu ukaże Ci się fragment uciętej zwykłej wtyczki. Naprawa polega na wymianie jej wnętrza 1:1.

A więc wejdź na popularny portal sprzedażowy i zamów niezbędną wtyczkę (PCE 0521-SR za około 10 PLN + przesyłka)

Aby wyciągnąć środek wtyczki należy odkręcić śrubkę znajdująca się na zgrubieniu wtyczki.

Ważne!

Aby zachować prawidłowe wskazania, należy przewody przykręcić w takiej samej kolejności do nowej wtyczki (L z lewej).

Składamy wszystko z powrotem i gotowe. Koszt naprawy około 10 PLN + koszt dostawy wtyczki. Czasowo: około 30 minut ciężkiej pracy w pocie czoła

Usterka 2. Nie działają przyciski START i ENTER.

Najczęściej odpada jeden z przewodów ~0.2mm² przylutowane do płytki w rękojeści adaptera. Sprawdź rezystancje między stykami 4 i 5, powinna ona wynosić ~5 kOmów. Jeżeli tak nie jest to z pewnością masz do czynienia właśnie z tą usterką.

Aby rozebrać adapter należy postępować tak jak w przypadku wymiany wtyczki.

Usterka 3. Miernik nie rozpoznaje podłączenia adaptera

Sprawdź rezystancje między stykami pomocniczymi 2 i 3 – powinna ona wynosić 15 kOmów.

Prawdopodobnie puścił styk przy rezystorze adresowym znajdującym się we wtyczce do miernika między stykiem 2 i 3 i znajduje się bezpośrednio we wtyczce z wtykami bananowymi.

Tutaj naprawa już taka prosta nie jest.
Pierwszą dość trudną operacją jest rozebranie obudowy wtyczki od strony wtyków bananowych. Nie jest ona bowiem skręcana a klejona i jej rozłożenie wymaga dość długiego i równomiernego nagrzewania przy jednoczesnym i delikatnym rozdzielaniu jej elementów.

Aby wysunąć styk i dostać się do miejsca lutowania przewodu należy podgrzać z wyczuciem opalarką w miejscu styków pomocniczych, a następnie używając sond probierczych (prosto z drugiej półkuli naszego globu) wypchnąć styk w kierunku przewodu, niekiedy wspomagając się przy tym młotkiem…

Gdy już wyjdzie tak że będzie wystawał, łapiemy szczypcami i wykonując półobroty w jedną i w drugą stronę wysuwaj powoli styk z plastikowej obudowy.

Ważne!

• wtyczka musi być podgrzana aby tylko zwiększyć elastyczność materiału.
• wypychać styki należy prostopadle do ich osi.
• lutować należy dopiero po całkowitym wyciągnięciu styku z otworu, aby nie rozpuścić i nie zwiększyć średnicy jego otworu.
• należy lutować tak aby przewód wychodził delikatnie w bok od miejsca lutowania. Tutaj jest to o tyle istotne że składając wszystko do kupy będziemy zmuszeni wcisnąć ten styk, a najprościej jest to zrobić używając tej samej sondy probierczej, której użyliśmy do jej wyciągnięcia.

Podczas składania styków z powrotem do wtyczki w początkowym etapie warto ją podgrzać ponownie i wykonując półobrotu wsunąć go na swoje miejsce. Następnie za pomocą sondy probierczej wcisnąć do środka.

Niestety, jeżeli pęknie jeden ze styków pomocniczych (zazwyczaj podczas zwykłej eksploatacji) lub uszkodzony zostanie sam przewód, co jest rzadkością, poszukiwania tych elementów pozostawiam Tobie. Mi się nie udało znaleźć dostępnych od ręki i w detalicznych ilościach.

Jeżeli jednak uważasz naprawę we własnym zakresie za nieopłacalną, koszt nowego adaptera na dzień pisania tej treści wynosi 393,60 zł brutto (sklep producenta).

Galeria – naprawa obrazkowo:

Podgrzewamy nalepkę aby ją zdjąć bez uszkadzania podważając delikatnie nożykiem lub płaskim wkrętakiem.

Po zdjęciu nalepki masz dostęp do wszystkich śrub, którymi jest skręcona obudowa adaptera.

W niektórych przypadkach pod naklejką znajdziesz “autograf” osoby montującej adapter

Odkręć 4 śruby wkrętakiem Torx T9.

Delikatnie rozegnij aby oddzielić od siebie dwie części obudowy.

Po zdjęciu obudowy masz dostęp do płytki i wtyczki

Jak widzisz, stara wtyczka (u góry) i nowa wtyczka (na dole) niczym się od siebie nie różnią (oprócz braku blaszek styku ochronnego)

Jeżeli nie działają przyciski “Start” i “Stop” to pewnie odpadł jeden z tych cieniutkich przewodów, wystarczy go przylutować.

Teraz poskładaj wszystko do kupy i gotowe

Pamiętaj, to nie jest materiał szkoleniowy, a jedynie opis w jaki sposób poradziłem sobie z najczęściej występującymi usterkami. Wszelkie naprawy wykonujesz na własną odpowiedzialność!

Artykuł WS-03 bez tajemnic – czyli naprawa za około 30 PLN w 30 minut pochodzi z serwisu Elektryka Prąd Nie Tyka - instalacje elektryczne w praktyce.

Pomocnik elektryka powiedział, że nie stać go na lepsze, a te działają

Artykuł Przewody pomiarowe z wtykiem śrubowym Fluke ScrewGrip™ pochodzi z serwisu Elektryka Prąd Nie Tyka - instalacje elektryczne w praktyce.

W instalacjach PV wykonamy nim głównie pomiary kategorii 1 zdefiniowane przez normę PN-EN 62446 takie jak:

• ciągłość połączeń ochronnych,
• rezystancja uziemienia,
• rezystancja izolacji po stronie DC,
• napięcie otwartego obwodu U_OC,
• prąd zwarcia I_SC,
• prądy pracy i moce po stronie DC i AC,
• sprawność inwertera.

Pomiar irradiancji z miernikiem Sonel IRM-1

Norma PN-EN 62446 nakazuje ponadto, aby przed przystąpieniem do pomiarów kategorii 1 wykonać wszystkie badania instalacji odbiorczej po stronie AC. Ich zakres określa z kolei norma PN-HD 60364. Sonel MPI-540-PV sprawdzi się również i w tym przypadku. Możemy jednak jeszcze bardziej zwiększyć możliwości miernika w pomiarach fotowoltaiki, doposażając go w akcesorium dodatkowe – miernik nasłonecznienia oraz temperatury Sonel IRM-1. Z jego pomocą zmierzymy temperaturę panelu fotowoltaicznego lub jego otoczenia oraz przede wszystkim poziom nasłonecznienia, czyli irradiancję.

Pomiar irradiancji i temperatury paneli fotowoltaicznych same w sobie nie powiedzą nam za wiele o kondycji instalacji fotowoltaicznej. Są to parametry określające panujące warunki środowiskowe na obiekcie pomiarowym. Sonel IRM-1 dzięki wbudowanemu kompasowi i czujnikowi nachylenia jest w stanie również określić orientację i kierunek ekspozycji paneli oraz ich nachylenie. Wbudowany rejestrator umożliwi zapis wszystkich mierzonych parametrów przez dłuższy okres. Możemy zatem użyć przyrządu do zdiagnozowania zacienienia paneli w danym miejscu lub też do zebrania danych pomocnych do zaprojektowania instalacji. 5000 rekordów pamięci jest nadpisywane w przypadku pracy ciągłej, a oprogramowanie na PC umożliwia zgranie pomiarów i wykorzystanie do analizy, lub tworzenia dokumentacji. Sam przyrząd montujemy na panelu PV za pomocą dołączonego zestawu mocującego.

Sonel MPI-540-PV + Sonel IRM-1 = połączenie idealne

W jaki zatem sposób i po co wykorzystywać Sonel IRM-1 we współpracy z Sonel MPI-540-PV? Przede wszystkim część pomiarów bezpieczeństwa wykonywanych popularnym kombajnem wymaga przeliczenia do warunków STC (Standard Test Conditions – 25°C, 1000 W/m²). Producenci paneli fotowoltaicznych podają ich podstawowe parametry takie jak prąd zwarcia I_sc, czy też napięcie otwartego obwodu U_oc zmierzone właśnie w tych warunkach. Aby móc porównać pomiary na obiekcie, należy przeliczyć ich wyniki do warunków STC za pomocą odpowiednich wzorów. We wzorach tych uwzględniona jest temperatura i wartość nasłonecznienia w danym momencie. Oczywiście wszystko dzieje się automatycznie i wartości zmierzone z Sonel IRM-1 są zaczytywane do Sonel MPI-540-PV w momencie wykonywania pomiarów. Jeśli wypełnimy bazę danych odnośnie parametrów paneli dostarczonych przez producenta, to w mierniku automatycznie nastąpi również przeliczenie do warunków STC, a użytkownik otrzyma komplet wyników do porównania.

Więcej niż Bluetooth – Sonel LORA-S1

Do zestawu Sonel IRM-1 przeznaczonego do współpracy z miernikiem wielofunkcyjnym dołączony jest adapter USB Sonel LORA-S1, który po zainstalowaniu w gnieździe USB miernika wielofunkcyjnego umożliwi komunikację obydwu przyrządów. Protokół transmisji radiowej LoRa (z ang. Long Range) został tutaj wybrany przez producenta nie bez powodu – jest on znacznie bardziej niezawodny i działa na dużo większe odległości aniżeli popularny interfejs Bluetooth – nawet do 300 m. Bezprzewodowa transmisja ma też swoją niewątpliwą przewagę nad komunikacją za pomocą przewodu. Zwykle mamy do czynienia z sytuacją, gdzie rozdzielnica elektryczna, w której wykonujemy pomiary, jest oddalona od samych paneli fotowoltaicznych. Często też panele te znajdują się na dachu budynku. Zastosowane rozwiązanie pozwala na swobodny odczyt wyników z Sonel IRM-1 w bieżącym czasie w niemal każdych warunkach. Nawet w przypadku zerwania transmisji, tuż po jej odzyskaniu następuje automatyczna synchronizacja danych z miernikiem nadrzędnym – umożliwia to funkcja reSYNC.

Razem lub osobno – Sonel MPI-540-PV Solar

W ofercie firmy Sonel znalazł się dedykowany zestaw Sonel MPI-540-PV Solar zawierający komplet akcesoriów do pomiarów PV wraz z miernikiem nasłonecznienia oraz temperatury Sonel IRM-1. Zestaw do pomiaru nasłonecznienia IRM-1 MPI (WMPLIRM1MPI) można dokupić również osobno, w przypadku posiadania modelu Sonel MPI-540-PV.

Autor: Tomasz Gorzelańczyk, SONEL S.A.

Artykuł Kompleksowy zestaw do pomiarów instalacji fotowoltaicznych – Sonel MPI-540-PV Solar pochodzi z serwisu Elektryka Prąd Nie Tyka - instalacje elektryczne w praktyce.

Artykuł Zdalny pomiar rezystancji uziemienia pochodzi z serwisu Elektryka Prąd Nie Tyka - instalacje elektryczne w praktyce.

Więcej informacji o samym mierniku możesz znaleźć tutaj:

Konfiguracja MPI-540/PV, MPI-536 i MPI-535 oraz konta Google do wysyłania raportów bezpośrednio z miernika

Nieśmiało przypominam, że aby taka możliwość była, będziesz musiał nawiązać połączenie z internetem przez miernik za pomocą wbudowanego i skonfigurowanego WiFi – nie dla każdego jest to bowiem oczywiste.

Abyś mógł wysłać dane z miernika powinieneś wcześniej odpowiednio przygotować konto Google:

Wejdź w swój profil Google:

Upewnij się, że weryfikacja dwuetapowa jest włączona:

W wyszukiwarce wpisz “hasła do aplikacji“:

W oknie, które się otworzy…

… podaj nazwę aplikacji – tak naprawdę ta nazwa będzie tylko informacją dla Ciebie i nie będzie miała wpływu na działanie konta Google, profilu czy Twojego miernika:

Po kliknięciu “Utwórz” pojawi się okno z wygenerowanym hasłem:

Co ważne, wygenerowanego hasła nie można zmienić na własne.

Hasło to nie ma też wpływu na dotychczasowe logowanie do konta.

Z tak przygotowanym kontem możemy przejść do konfiguracji miernika.
Po jego uruchomieniu przejdź do:

Ustawienia >> Ustawienia komunikacji >> Ustawienia e-mail

A następnie uzupełniamy informacje:

E-mail odbiorcy – możemy podać bezpośredni adres e-mail naszego klienta lub swój własny (preferuję to drugie rozwiązanie – dla pewności że plik został wysłany i dotarł)

E-mail nadawcy – tu podajemy nazwę konta z którego ma być wysłany e-mail z plikiem
Jest to nazwa konta dla którego wcześniej utworzyliśmy “hasło do aplikacji”

Nazwa użytkownika – tu podajemy ten sam adres, który wpisaliśmy w “E-mail nadawcy”.
Jest to nic innego jak nazwa konta dla którego wcześniej utworzyliśmy “hasło do aplikacji”

Hasło – wygenerowane przez Google hasło do aplikacji (bez spacji).

Na potrzeby tego przykładu będzie to “ptkducnlbhjtqstr“

Nazwa serwera (poczty wychodzącej) – smtp.gmail.com

Port – 587

Typ połączenia – TLS

GOTOWE!
Wysyłanie raportu:

Przejdź do ekranu głównego
Wejdź do Pamięci
Wybierz klienta, dla którego chcesz wygenerować raport lub którego plik źródłowy (*.client) chcesz wysłać
PDF @ – wygeneruje i wyśle na wskazany w ustawieniach adres odbiorcy raport
@ – wyśle plik źródłowy (*.client) na wskazany w ustawieniach adres odbiorcy

Artykuł Jak skonfigurować miernik MPI do wysyłania raportów przez GMail? pochodzi z serwisu Elektryka Prąd Nie Tyka - instalacje elektryczne w praktyce.

I co tu wpisach w protokole?

Źródło: Grupa Elektryka prąd nie tyka

Artykuł Gniazdo bez uziemienia pochodzi z serwisu Elektryka Prąd Nie Tyka - instalacje elektryczne w praktyce.

Udało się “‘wykupić” pannę młodą

Artykuł Brama weselna “na elektryka” pochodzi z serwisu Elektryka Prąd Nie Tyka - instalacje elektryczne w praktyce.
