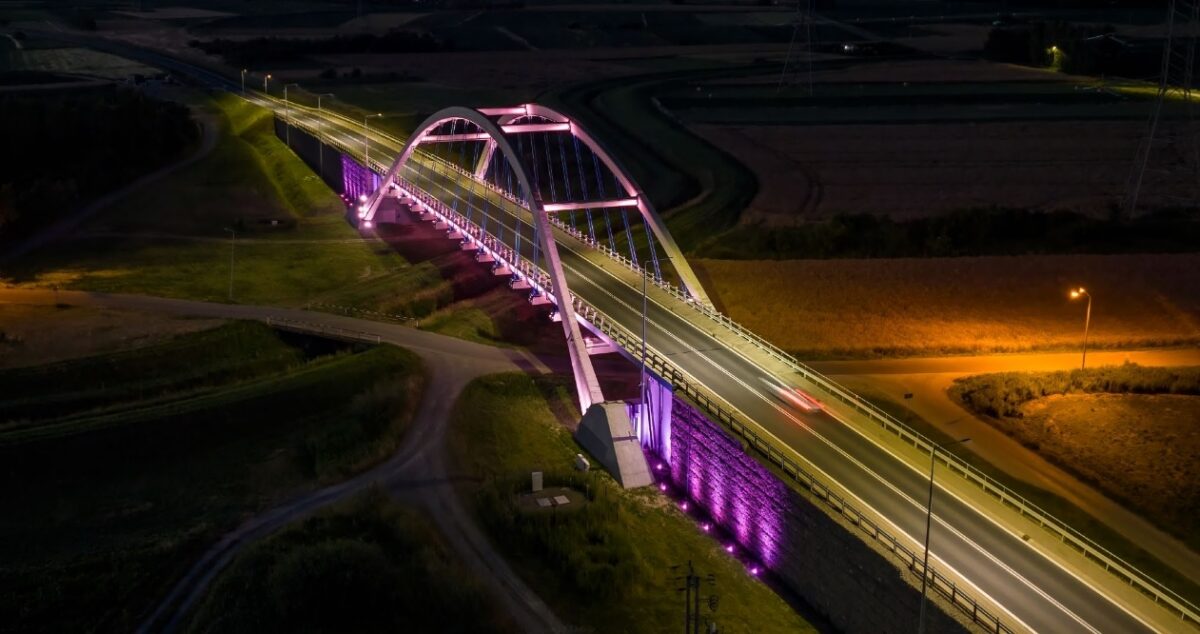

Most, który wyróżnia Wojnicz po zmroku
Case study: Most nad Więckówką, Polska

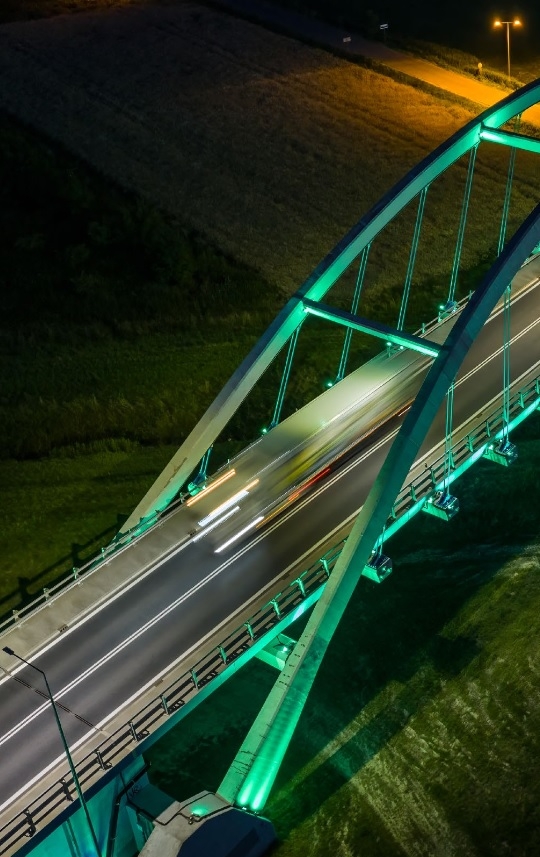

Architektoniczna iluminacja w ciągu drogi wojewódzkiej DW 975
Kontekst architektoniczny i cel inwestycji
Trasa wojewódzka DW 975, łącząca Tarnów z Nowym Sączem, stanowi kluczowy korytarz transportowy w regionie. Integralnym elementem wschodniej obwodnicy Wojnicza jest około 100-metrowy obiekt mostowy nad rzeką Więckówką, wyróżniający się smukłą, łukową konstrukcją nośną. Inwestor przedsięwzięcia – Zarząd Dróg Wojewódzkich (ZDW) – podjął decyzję o realizacji nowoczesnej aranżacji świetlnej tego obiektu. Głównym założeniem projektu było połączenie wymagań oświetleniowych dla infrastruktury drogowej z podkreśleniem walorów architektonicznych mostu, stanowiącego charakterystyczny element krajobrazu wzdłuż trasy DW 975.
Precyzja opraw i optyki – wyzwania projektowe
Projektowanie światła na obiektach inżynieryjnych w ciągu dróg o wysokim natężeniu ruchu wymaga operowania zaawansowanymi rozwiązaniami z zakresu fotometrii i ergonomii widzenia. Jednym z kluczowych założeń projektowych było ograniczenie gwałtownych kontrastów światła i cienia przy wjeździe na most poprzez odpowiednie połączenie oświetlenia funkcjonalnego i architektonicznego.
Podstawowym zadaniem projektowym była przy tym bezolśnieniowa kierunkowość strumienia, polegająca na skierowaniu światła wyłącznie na elementy konstrukcyjne, takie jak łuki, przęsła i filary. Dzięki temu światło uwypukla bryłę obiektu, minimalizując ryzyko występowania olśnienia dla uczestników ruchu drogowego.
Całość instalacji oparto na oprawach o wysokich klasach odporności środowiskowej (IP/IK), zaprojektowanych z myślą o niezawodnej pracy i utrzymaniu stabilnych parametrów świetlnych w warunkach drgań oraz zmiennych czynników atmosferycznych.
Zaawansowane technologie Signify
Do realizacji założonych celów architektonicznych i użytkowych wykorzystano spójny ekosystem rozwiązań Signify, łączący wydajne oprawy LED z cyfrowym zarządzaniem.

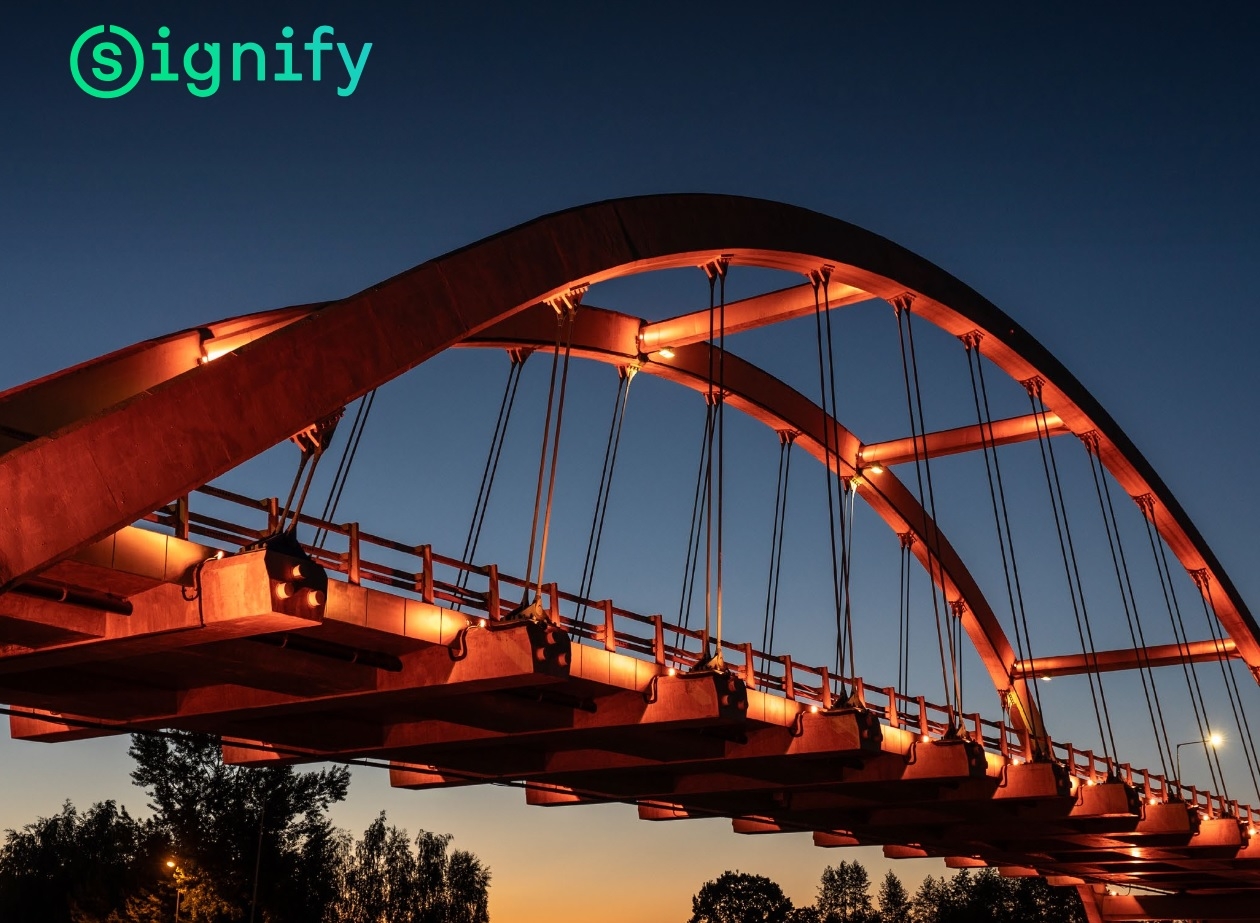

Główny zarys konstrukcji podkreśla precyzyjna optyka iluminacyjna opraw Signify UNI. Wpuszczane oprawy doziemne UniInground akcentują dolne partie konstrukcji i filary, natomiast naświetlacze UniFlood M podkreślają geometrię łuków mostu.
Zastosowanie dedykowanych przesłon anti-glare oraz wąskokątnych rozsyłów światła umożliwiło precyzyjne ukierunkowanie strumienia świetlnego i skuteczną eliminację światła rozproszonego.
Wielokanałowe oprawy umożliwiają dodatkowo programowanie zróżnicowanych scenografii w oparciu o dynamikę barw (RGB/W), co pozwala na eksponowanie barw narodowych lub lokalnych podczas ważnych wydarzeń i świąt.
Sercem całego systemu jest platforma Signify Interact, z którą zintegrowano oprawy oświetleniowe. System ten zapewnia szeroki zakres funkcji wspierających zarządzanie i eksploatację instalacji.
Zdalne monitorowanie: bieżącą kontrolę parametrów pracy oraz stanu technicznego infrastruktury.
Elastyczną regulację: płynne sterowanie natężeniem światła i cyfrowe harmonogramowanie scen oświetleniowych.
Możliwość dostosowywania poziomów oświetlenia do zaplanowanych harmonogramów i scen świetlnych.

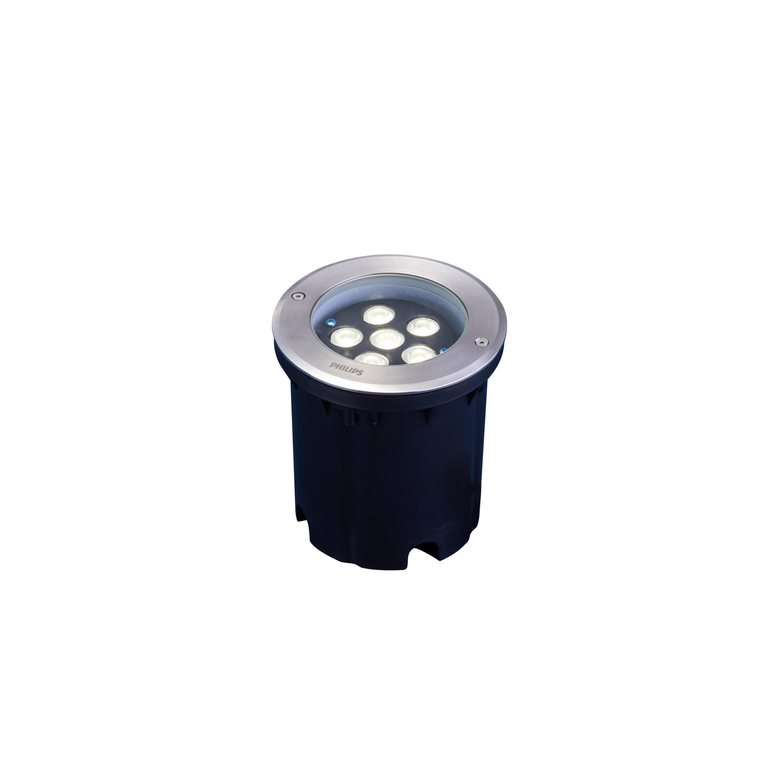

UniIn-ground G2
- Kompaktowa konstrukcja ze stali nierdzewnej i odlewanego aluminium oraz niewielka głębokość wbudowania ułatwiają montaż w gruncie.
- Szeroki wybór mocy, optyki i barw światła (w tym opcje RGB z dekoderem DMX512) umożliwia precyzyjne akcentowanie architektury i detali krajobrazu.
- Wysoka odporność mechaniczna (nacisk do 2 ton, test antykorozyjny SST 500 h) oraz szczelność IP67 gwarantują niezawodność w trudnych warunkach zewnętrznych.
- Długa trwałość (do 50 000 h) i wodoszczelne złącza zapewniają łatwą instalację oraz bezawaryjną eksploatację.

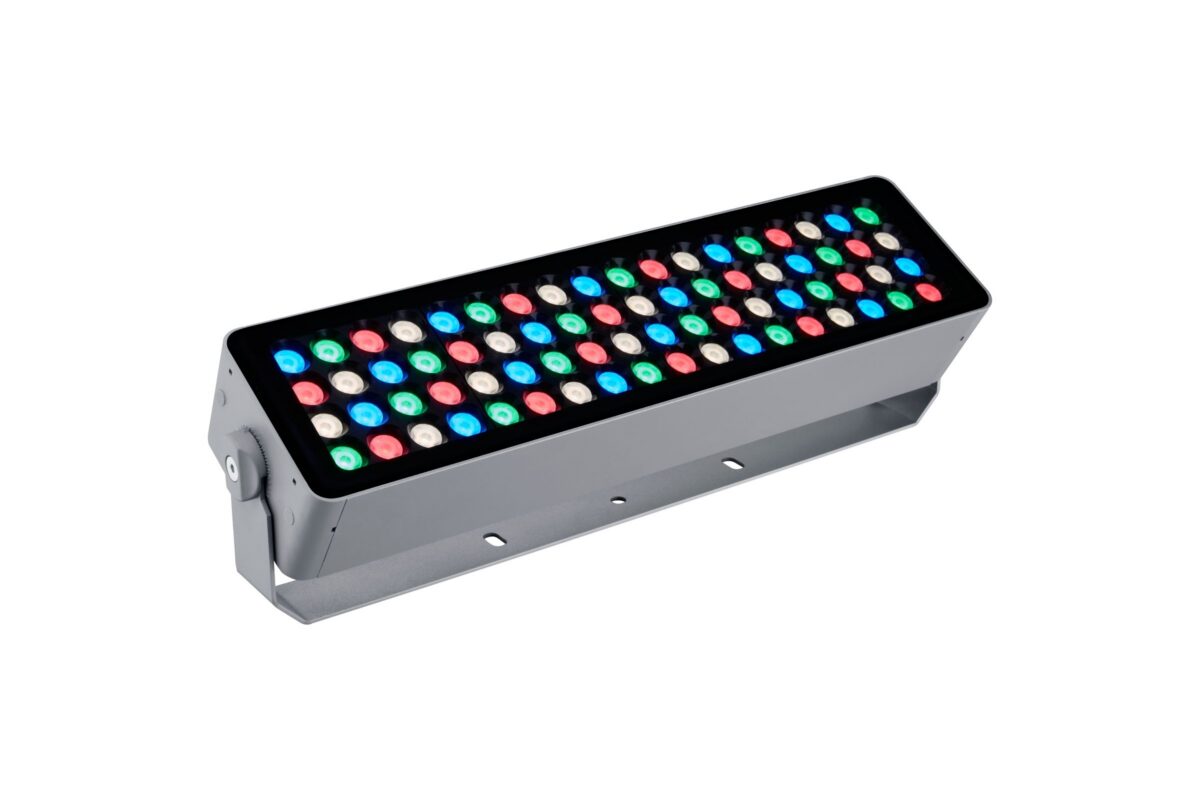

UniFlood M G2
- Modułowa konstrukcja z niezależną regulacją nachylenia głowic umożliwia precyzyjne kierowanie światła.
- Szeroki wybór optyki oraz wariantów kolorystycznych pozwala idealnie dopasować iluminację do architektury obiektu.
- Obsługa protokołu DMX512/RDM zapewnia płynne i profesjonalne sterowanie oświetleniem w czasie rzeczywistym.
- Solidna obudowa i wysoka klasa szczelności (IP66) gwarantują niezawodne działanie w zastosowaniach zewnętrznych.
Kluczowe fakty
Lokalizacja:
Wojnicz, ciąg DW 975 (obwodnica wschodnia)
Typ obiektu:
Most łukowy nad rzeką Więckówką (dł. ok. 100 m)
Inwestor:
Gmina Wojnicz
Główny beneficjent terytorialny:
Gmina Wojnicz
Wykonawca:
Firma Protar Sp. z o.o. z Tarnowa
Oprawy:
Signify UNI (UniInground, UniFlood M)
System sterowania:
Signify Interact
Wartość dodana dla regionu i społeczności lokalnej
Przemyślany projekt oświetleniowy przyniósł wielowymiarowe korzyści zarówno dla użytkowników trasy, jak i całego regionu. Precyzyjny rozkład światła na dojazdach oraz samym moście wspiera odpowiednie warunki widoczności i czytelność przebiegu trasy DW 975 wspierając komfort użytkowania infrastruktury.
Inwestycja wzmocniła identyfikację wizualną obiekt i stworzyła istotny potencjał dla promocji terytorialnej Gminy Wojnicz.
Dzięki iluminacji most nad Więckówką stał się charakterystycznym elementem krajobrazu wzdłuż trasy DW 975 i wizualnym akcentem podkreślającym wjazd do gminy Wojnicz.
Istotnym elementem projektu jest wykorzystanie technologii LED oraz systemu Signify Interact, które wspierają zarządzanie oświetleniem i zużyciem energii w zależności od zaplanowanych scen oraz harmonogramów pracy.
