Firma Eaton posiada szerokie portfolio produktów do aplikacji przemysłowych, które z każdym rokiem jest sukcesywnie poszerzane. Poniżej opisane zostały flagowe produkty, takie jak wyłączniki silnikowe PKZ, styczniki mocy DILM i aparatura pulpitowa RMQ-Titan oraz nowości, które w ostatnim czasie pojawiły się w ofercie.

Wyłączniki silnikowe PKZ

Wyłączniki silnikowe PKZ dostępne są w trzech seriach: wyposażone w pokrętło obrotowe PKZM0 do 32A, o bardzo wysokiej zdolności zwarciowej Icu=150kA/400VAC ; PKZM4 odpowiednik PKZM0 do 65A oraz przyciskowy PKZM01 do 25A (rys. nr 1) .

Rys. 1. Wyłączniki silnikowe PKZ

Ofertę uzupełniają wyłączniki silnikowe elektroniczne PKE wyróżniające się dwoma typami wyzwalaczy: z szerokim zakresem nastaw prądów przeciążeniowych i regulacją klasy wyzwalania do stosowania przy ciężkich rozruchach silników prądu oraz z regulowanym członem przeciążeniowym i zwarciowym w aplikacjach do ochrony instalacji i kabli. Cechą charakterystyczną całej serii wył. silnikowych PKZM oraz PKE są wspólne akcesoria, takiej jak styki pomocnicze czołowe NHI-E i boczne NHI, wyzwalacze wzrostowe A-PKZ0 lub podnapięciowe U-PKZ0, wskaźnik wyzwolenia AGM, mostki zasilające i bloki zasilające. Wyróżnikiem PKZ-ów na rynku jest także zestaw łączników do beznarzędziowego zmontowania rozrusznika silnikowego do 15A w układzie ze stycznikiem (rys. nr 2).

Rys. 2. Zestaw łączników do beznarzędziowego zmontowania rozrusznika silnikowego do 15A w układzie ze stycznikiem.

Styczniki przemysłowe DILM

Przemysłowe styczniki silnikowe DILM (rys. nr 3) dostępne są od 7A nawet do 1600A do pracy z silnikami elektrycznymi (kat. pracy AC-3). Seria DILM posiada zaciski skrzynkowe dwukomorowe, jednakową głębokość stycznika dla cewki AC i DC, zintegrowany styk pomocniczy NO lub NC w aparatach do 38A. Cechą wyróżniającą DILM-y jest wbudowany w standardzie układ tłumiący przepięcia łączeniowe we wszystkich stycznikach z cewką na napięcia stałe oraz cewka elektroniczna w stycznikach od 17A w standardzie, charakteryzującą się małym poborem mocy na przyciąganie i trzymanie oraz szerokim zakresem napięcia pracy.

Rys. 3. Przemysłowe styczniki silnikowe DILM

Ponadto w ofercie znajdują się także styczniki pomocnicze DILA, styczniki miniaturowe pomocnicze DILER oraz miniaturowe mocy DILEM (4kW, 9A ) i DILEM12 (5,5kW, 12A). W portfolio znajdują się także styczniki 4-biegunowe DILMP do 200A (AC-1) oraz styczniki do baterii kondensatorowych DILK do 50kVar/400VAC. Styczniki występują również w kompletach z wyłącznikami silnikowymi PKZ w układach nawrotnych DIULM oraz gwiazda-trójkąt SDAINLM.

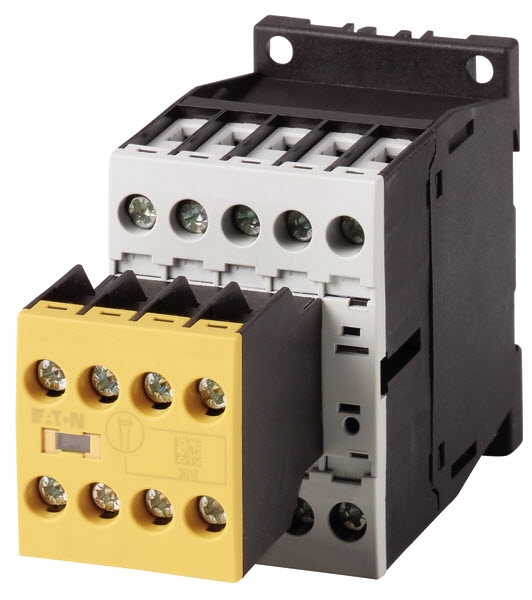

Rys. 4. Styczniki bezpieczeństwa DILMS i DILAS

Nowością w grupie produktowej są styczniki bezpieczeństwa DILMS (rys. nr 4) oraz styczniki pomocnicze do układów safety – DILAS.  Styczniki bezpieczeństwa DILMS i DILAS wyróżniają się żółtym kolorem podobnie jak jest to w przypadku przekaźników bezpieczeństwa oraz mają niedemontowalne styki pomocnicze. Są odporne przed ręcznym uruchomieniem oraz posiadają kontrolne okienko do monitorowania położenia stanu stycznika.  Wyposażone są w styki lustrzane zgodnie z normą 60947-5-1, dzięki czemu można w prosty sposób wyciągnąć z nich informację o ewentualnym uszkodzeniu styków głównych i pomocniczych. Posiadają pełne dopuszczenia i certyfikaty do stosowania na całym świecie, m.in. CE, UL, CSA i SUVA.

Motor Starter Feeder System

Oferta powyższych wyłączników silnikowych oraz styczników przemysłowych została także uzupełniona o nowy system zasilania ich w układy rozruszników silnikowych bezpośrednich i nawrotnych (rys. nr 5) . Ponadto z systemem współpracować będą także układy łagodnego rozruchu, przemienników częstotliwości DE, rozruszników elektronicznych EMS2, czy też aparatury modułowej.

Rys. 5. Motor Starter Feeder System

To modułowe rozwiązanie oparte o płytę, zacisk zasilający oraz adaptery można łatwo i intuicyjnie zintegrować z urządzeniami poprzez ich montaż za pomocą systemu wtykowego. System oferuje także większe bezpieczeństwo dzięki intuicyjnemu montażowi uniemożliwiającego popełnienie błędu oraz stopień ochrony IP20 dla całego systemu. Jedną z największych zalet jest także szybki serwis komponentu z systemu bez wyłączania z pracy pozostałych obciążeń systemu, co znacznie redukuje czasy przestoju maszyn/linii i minimalizuje tym samym koszty.

Aparatura pulpitowa RMQ-Titan

Rys. 6. Aparatura pulpitowa RMQ-Titan

Serię RMQ-Titan (rys. nr 6) wyróżnia nowoczesne i spójne wzornictwo, elastyczny montaż modułowy (rys. nr 7) , wykorzystanie najnowszych technologii LED oraz opisy laserowe na elementach. Przy zachowaniu powyższych cech, serię cechuje wysoki stopień ochrony IP67 oraz IP69K, dzięki czemu aparaty mogą pracować w najtrudniejszych warunkach i być poddawane myciu parą pod ciśnieniem.

Rys. 7. Elastyczny montaż modułowy aparatury pulpitowej z serii RMQ-Titan
Rys. 8. Budowa przycisku typu Flat Front
Rys. 9. Obudowy Flat Enclosure

Nowością w serii RMQ są trzy podgrupy produktowe: Flat Rear, Flat Front (rys. nr 8) i Flat Enclosure (rys. nr 9) poszerzające portfolio o kolejno nowe, płytkie elementy stykowe i LED-owe (jedno, dwu, a nawet trzykolorowe w jednym module), płaskie przyciski i lampki, dzięki któremu uzyskuje się efekt „zlicowania się” aparatury pulpitowej z powierzchnią obudowy maszyny (rys. nr 10) oraz obudowy miniaturowe do współpracy z Flat Rear (rys. nr 11).

Ponadto Eaton oferuje także nową serię RMQ Compact Cable jako rozwiązanie do najcięższych warunków środowiskowych (rys nr. 12), gdzie wymagany jest najwyższy stopień ochrony po obu stronach elementu kontrolno-sterującego.  Jest to idealne rozwiązanie to montażu bezpośredniego na obudowie maszyny.

Rys. 12. Seria RMQ Compact Cable zapewnia najwyższy stopień ochrony po obu stronach elementu kontrolno-sterującego.

Najnowszymi urządzeniami z serii RMQ są miniaturowe przyciski zatrzymania awaryjnego, tzw. E-STOP’y. Miniaturowe wymiary sprawiają, że nadają się one idealnie do płaskich, nowoczesnych paneli (rys nr. 13) , jak również do maszyn i innych aplikacji.

Jedną z najciekawszych funkcjonalności jest innowacyjny pierścień podświetlony 360°. Może on pełnić funkcję wskaźnika uruchomienia przycisku zatrzymania awaryjnego, wskaźnika stanu maszyny, czy też prostego stylowego elementu. Jego podświetlenie przyczynia się do znacznego zwiększenia widoczności, a tym samym do poprawy bezpieczeństwa. Dzięki zastosowaniu elementu RGB LED możliwa jest zmiana pomiędzy siedmioma kolorami podświetlenia.

Rys. 13. Miniaturowy przycisk E-STOP z podświetleniem RGB LED

Aby ułatwić i uprościć dobór urządzeń w tak szerokiej ofercie powstał w tym celu konfigurator on-line (rys. nr 14). Konfigurator RMQ oprócz przyspieszenia doboru i generowania dokumentacji wizualno-opisowej dobranych elementów, umożliwia m.in. tworzenie indywidualnych opisów na urządzeniach kontrolno-sterujących, tabliczkach opisowych, bezpośrednio na obudowach, czy też zamówienie złożonej fabrycznie kasetki sterowniczej.

Rys. 14. Konfigurator RMQ
